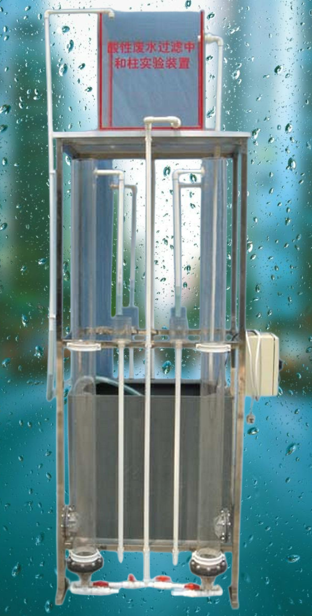

JGTG-247 型 酸性廢水中和柱實驗裝置設備

一、實驗目的：

過濾中和法適用于處理含酸濃度較低（約 3 ～ 4 ％以下）的酸性廢水。廢水在濾池中進行中和作用的時間、濾率與廢水中酸的種類、濃度有關。通過實驗可以確定濾率、濾料消耗量等參數，為工藝設計和運行管理提供依據。

通過實驗希望達到下述目的：

1 、了解濾率與酸性廢水濃度、出水 pH 之間的關系；

2 、掌握酸性廢水過濾中和處理的原理和工藝。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 0.2 ～ 0.35m 3 /h 、

3 、沉淀柱尺寸： φ100mm×2000mm 數量： 4 根、

4 、裝置外形尺寸： 800mm×700mm×2300mm 、

5 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 30 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 5 00 × 35 0 × 50 0mm 、底板上安裝有放空閥，方便將水排凈；

2 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 6 W 、轉速 12 0rpm ）、 （含調速器 1 只）

3 、 酸性廢水中和柱 4 套 ：透明有機玻璃材質、壁厚 6 mm 、 ? 1 00mm× 20 00mm ； 配水系統 等；

4 、 防腐蝕 304 不銹鋼潛水泵 1 臺、 電源： 220 V ，功率 12 0W ，流量 ： 0.5 m 3 /h 、 揚程： 5 （ m ） 、

5 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

6 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

7 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
