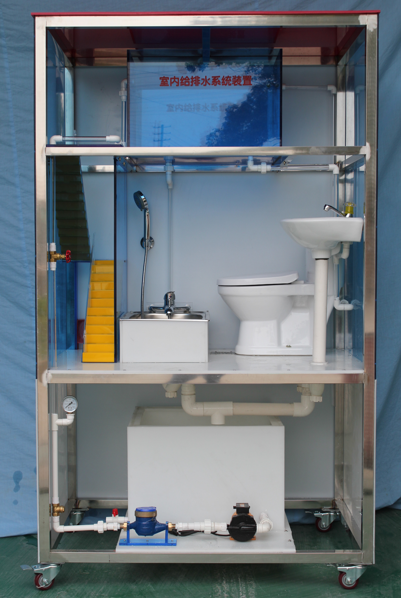

JGTG-31 7 型建筑裝飾工程室內裝修給水排水系統實訓裝置設備

一 、實訓項目

1 、了解各種衛生設備的構造；

2 、掌握排水系統中橫管、立管水氣流現象的基本規律；

3 、了解排水系統中衛生器具水封的作用及其破壞原因；

4 、認識排水系統中通氣管系的作用；

5 、通過排水系統的實驗，加深對臨界流量的認識；

6 、了解引起水質回流污染的原因；

7 、排水系統管路的切割、熔接、安裝和通水試驗操作；

二、主要技術指標及參數：

1 、 環境溫度： 5 ℃ ～ 40 ℃

2 、裝置外形尺寸： 1 4 00mm× 8 00mm×2000mm

3 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、洗澡間包括： 透明有機玻璃材質、壁厚 10 mm ， 規格： 10 00 × 70 0 × 100 0mm ；

2 、浴缸 1 套、 304 不銹鋼材質、 規格： 3 00 × 25 0 × 25 0mm ；

3 、洗臉盤 1 套、小型陶瓷材質、含 304 不銹鋼 水

4 、座便器 1 套、小型陶瓷材質

5 、有機玻璃樓梯、 有機玻璃材質、壁厚 6 mm ，

6 、 配 有 白色 P P 材質循環水箱 1 只、

7 、循環小水泵 1 臺、 功率 12 0W ，

8 、 配 有高位 水箱 1 只 ：透明有機玻璃材質、壁厚 10 mm ， 規格： 6 00 × 50 0 × 40 0mm ；

9 、水表及壓力表各 1 只、（指針式）

10 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

11 、 不銹鋼框架實驗臺（ 40mm × 40mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
