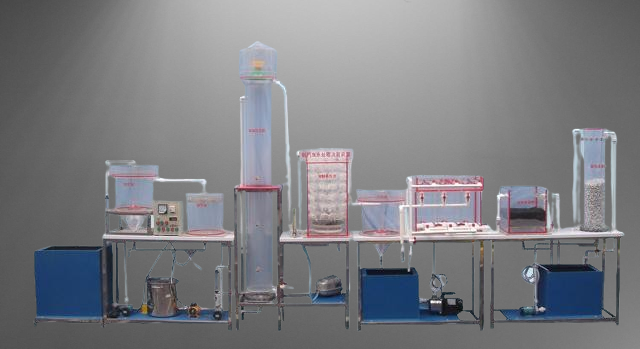

JGTG-212 型自動控制制藥廢水處理基本工藝流程實驗裝置（自動控制）

一、實驗目的：

為了了解制藥廢水中常用的單元操作技術，掌握由這些單元操作組成的處理流程，觀察廢水、污泥和空氣在處理過程中的舉動，特別為制藥廢水處理專業科研及教學研制的實驗裝置 。整套裝置由可編程序時間控制器對其廢水的流入、加藥、曝氣、反沖洗、排放、排污等進行自動控制。每個設備間均有取樣口，對其每一段的處理效果進行監測，整套設備連接使用也可分開單獨使用。具體工作流程如下：

二、主要技術指標及參數：

1 、環境溫度 5℃ ～ 40℃ ；

2 、處理水量 10 ～ 20L/h ；

3 、設計進、出水水質：

設計進水水質： COD ： 10000 ～ 15000mg/L ， 設計出水水質： COD≤300 mg/L ，

設計進水水質： BOD5 ： 5000 ～ 7000 mg/L ， 設計出水水質： BOD5 ： 180 ～ 220 mg/L ，

設計進水水質： SS ： 2000 ～ 2300 mg/L ， 設計出水水質： pH ＝ 6.5 ～ 8.5 。

設計進水水質： pH ＝ 6.5 ～ 8.5 ；

4 、裝置外形總尺寸：長 × 寬 × 高 =5800mm×500mm×1700mm

5 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 1500W ，安全保護：具有接地保護、漏電保護、過流保護、

三、主要配置：

1 、原水箱 1 只：白色 PP 板材質、厚度 8mm ， 600×400×500mm 、底板上安裝有放空閥，方便將水排凈；

2 、清水箱 1 只：白色 PP 板材質、厚度 8mm ， 400×400×500mm ，底板上安裝有放空閥，方便將水排凈；

3 、配原水箱攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm ）、（含調速器 1 只）

4 、初沉池、透明有機玻璃材質、壁厚 7mm ， ? 250×300mm ；

5 、混合調節池、透明有機玻璃材質、壁厚 7mm ， ? 250×300mm ；

6 、 UASB 升流式厭氧污泥床、透明有機玻璃材質、壁厚 10mm ， ? 200×2000mm ；帶三相分離器、

不銹鋼加熱恒溫水浴 1 套、加熱恒溫水套 1 套〈一般保持 35 － 45 度〉、循環恒流水泵 1 臺（最高揚程 10m 、額定流量 12L/min 、功率 90W ）、溫度控制系統 1 套（控溫精度： ±1℃ ）、 PT100 溫度傳感器 1 個；

7 、生物接觸氧化池、有機玻璃材質、壁厚 10mm ， 400×350×650mm 、帶曝氣裝置、半軟性填料、

8 、二沉池、透明有機玻璃材質、壁厚 7mm ， ? 250×300mm ；

9 、普通快濾池、透明有機玻璃材質、壁厚 10mm ， 500×300×550mm 、帶反沖洗裝置、砂濾料

10 、活性炭吸附池、透明有機玻璃材質、壁厚 10mm ， 350×300×450mm 、帶反沖洗裝置

11 、氧化殺菌系統等組成。透明有機玻璃材質、壁厚 7mm ， ? 150×1000mm ；

12 、防腐蝕提升磁力水泵 1 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；

13 、臭氧發生器 1 臺，產氣 5g/h 、空氣源、風冷、氣量可調節、殺菌效率： >99% ；

14 、流量測量與調節：轉子流量計 1 只、（ LZS-15 、量程 6~60L/h ）

15 、流量測量與調節：氣體流量計 1 只、（ LZB-10 、量程 250~2500L/h ）

16 、氣泵 1 臺、功率： 40 W 、最大氣量： 16L/min ，帶微孔曝氣管 1 套、

17 、可編程自動控制器 1 套、

18 、實驗臺面（白色 10mm 厚 PP 板）、

19 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

20 、配套 UPVC 連接管道和閥門（中財品牌）。

21 、不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成 .

制藥廢水處理基本工藝流程
1. 預處理：通過格柵、沉淀池等設施去除大的懸浮物。

2. 調節池：調節水質，使其適合后續處理。

3. 化學處理：如加藥破乳、混凝沉淀等，去除廢水中的有機物和懸浮物。
4. 生物處理：利用活性污泥法、生物膜法等方法降解廢水中的有機污染物。

5. 高級氧化技術：如 Fenton 試劑氧化、光催化氧化等，用于破壞難以生物降解的有機物。 6. 膜技術：采用超濾、納濾、反滲透等膜分離技術進一步凈化水質。

7. 消毒：使用氯氣、臭氧或紫外線等方法殺滅細菌病毒

。
