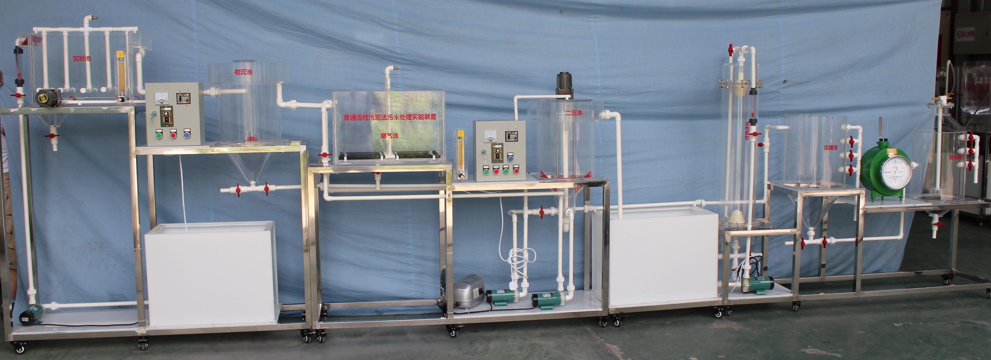

JGTG-210 型普通活性污泥法污水處理裝置（自動控制）
一、實驗目的：
活性污泥法是應用最廣泛的一種好氧生物處理方法，許多新型的污水處理工藝是在傳統活性污泥法的基礎上開發出來的。過去都是根據經驗數據進行設計和運行，近年來對活性污泥動力學方面做了許多研究，為了了解活性污泥法污水處理工藝中常用的單元操作技術，掌握由這些單元操作組成的處理流程，觀察污水、污泥和空氣在處理過程中的舉動，而特制作的小型教學實驗裝置。
希望通過本裝置對有機污泥物降解和微生物增長規律的研究，使學生達到以下目的：
1 、了解活性污泥法曝氣池的構造和主要工藝參數；
2 、加深對活性污泥法動力學基本概念的理解
二、主要技術指標及參數：
1 、環境溫度： 5℃ ～ 40℃
2 、處理水量： 10 ～ 20L/h
3 、設計進、出水水質：
進水 BOD5 100 ～ 200mg/L 出水 10 ～ 40 mg/L
進水 BOD5 100 ～ 200mg/L 出水 10 ～ 40 mg/L
進水 COD 180 ～ 400mg/L 出水 20 ～ 50 mg/L
進水 SS 80 ～ 160mg/L 出水 8 ～ 18 mg/L
進水 pH 6 ～ 9 出水 6 ～ 9
4 、裝置外形總尺寸： 6300mm×500mm×1300mm 、
5 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 1500W ，安全保護：具有接地保護、漏電保護、過流保護、
三、主要配置：
1 、原水箱 1 只：白色 PP 板材質、厚度 8mm ， 500×400×500mm 、底板上安裝有放空閥，方便將水排凈；
2 、清水箱 1 只：白色 PP 板材質、厚度 8mm ， 400×400×500mm ，底板上安裝有放空閥，方便將水排凈；
3 、配原水箱攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm ）、（含調速器 1 只）
4 、沉砂池 1 套、透明有機玻璃材質、壁厚 10mm ， 350×300×350mm 帶格柵裝置
5 、初沉池 1 套、透明有機玻璃材質、壁厚 7mm ， ? 250×300mm ；
6 、推流式曝氣池 1 套、透明有機玻璃材質、壁厚 10mm ， 400×300×350mm 、帶曝氣裝置
7 、二沉池 1 套、透明有機玻璃材質、壁厚 10mm ， ? 250×300mm ；
8 、中間水箱 1 套、白色 PP 板材質、厚度 10mm ， 350×350×400mm ，底板上安裝有放空閥，
9 、活性炭過濾器 1 套、透明有機玻璃材質、壁厚 10mm ， 350×300×350mm 、
10 、污泥濃縮池 1 套、透明有機玻璃材質、壁厚 8mm ， ? 350×450mm ；
11 、厭氧消化池 1 套、透明有機玻璃材質、壁厚 8mm ， ? 350×450mm ；
12 、防腐蝕提升磁力水泵 1 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；
13 、防腐蝕污泥回流水泵 1 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；
14 、氣泵 1 臺、功率： 40 W 、最大氣量： 16L/min ，帶微孔曝氣管 1 套、
15 、調速電動機 3 套、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm ）
16 、沼氣流量計 1 臺、
17 、流量測量與調節：轉子流量計 2 只、（ LZS-15 、量程 6~60L/h ）
18 、流量測量與調節：氣體流量計 1 只、（ LZB-10 、量程 250~2500L/h ）
19 、可編程自動控制器 1 套、
20 、實驗臺面（白色 10mm 厚 PP 板）、
21 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，
22 、配套 UPVC 連接管道和閥門（中財品牌）。
23 、不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成
JGTG-210B 型計算機自動控制普通活性污泥法污水處理實驗裝置
一、實驗目的：
活性污泥法是應用最廣泛的一種好氧生物處理方法，許多新型的污水處理工藝是在傳統活性污泥法的基礎上開發出來的。過去都是根據經驗數據進行設計和運行，近年來對活性污泥動力學方面做了許多研究，為了了解活性污泥法污水處理工藝中常用的單元操作技術，掌握由這些單元操作組成的處理流程，觀察污水、污泥和空氣在處理過程中的舉動，而特制作的小型教學實驗裝置。
希望通過本裝置對有機污泥物降解和微生物增長規律的研究，使學生達到以下目的：
1 、了解活性污泥法曝氣池的構造和主要工藝參數；
2 、加深對活性污泥法動力學基本概念的理解
二、主要技術指標及參數：
1 、環境溫度： 5℃ ～ 40℃
2 、處理水量： 10 ～ 20L/h
3 、設計進、出水水質：
進水 BOD5 100 ～ 200mg/L 出水 10 ～ 40 mg/L
進水 BOD5 100 ～ 200mg/L 出水 10 ～ 40 mg/L
進水 COD 180 ～ 400mg/L 出水 20 ～ 50 mg/L
進水 SS 80 ～ 160mg/L 出水 8 ～ 18 mg/L
進水 pH 6 ～ 9 出水 6 ～ 9
4 、裝置外形總尺寸： 6300mm×500mm×1300mm 、
5 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 1500W ，安全保護：具有接地保護、漏電保護、過流保護、
三、主要配置：
1 、原水箱 1 只：白色 PP 板材質、厚度 8mm ， 500×400×500mm 、底板上安裝有放空閥，方便將水排凈；
2 、清水箱 1 只：白色 PP 板材質、厚度 8mm ， 400×400×500mm ，底板上安裝有放空閥，方便將水排凈；
3 、配原水箱攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm ）、帶調速器 1 只
4 、沉砂池 1 套、透明有機玻璃材質、壁厚 10mm ， 350×300×350mm 帶格柵裝置
5 、初沉池 1 套、透明有機玻璃材質、壁厚 7mm ， ? 250×300mm ；
6 、推流式曝氣池 1 套、透明有機玻璃材質、壁厚 10mm ， 400×300×350mm 、帶曝氣裝置
7 、二沉池 1 套、透明有機玻璃材質、壁厚 10mm ， ? 250×300mm ；
8 、中間水箱 1 套、白色 PP 板材質、厚度 10mm ， 350×350×400mm ，底板上安裝有放空閥，
9 、活性炭過濾器 1 套、透明有機玻璃材質、壁厚 10mm ， 350×300×350mm 、
10 、污泥濃縮池 1 套、透明有機玻璃材質、壁厚 8mm ， ? 350×450mm ；
11 、厭氧消化池 1 套、透明有機玻璃材質、壁厚 8mm ， ? 350×450mm ；
12 、防腐蝕提升磁力水泵 1 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；
13 、防腐蝕污泥回流水泵 1 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；
14 、氣泵 1 臺、功率： 40 W 、最大氣量： 16L/min ，帶微孔曝氣管 1 套、
15 、調速電動機 3 套、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm ）
16 、沼氣流量計 1 臺、
17 、流量測量與調節：轉子流量計 2 只、（ LZS-15 、量程 6~60L/h ）
18 、流量測量與調節：氣體流量計 1 只、（ LZB-10 、量程 250~2500L/h ）
19 、聯想電腦 1 臺、 21 寸液晶顯示器 1 臺、計算機控制電路板 1 塊、電腦聯接線 1 根、計算機通訊接口 1 只、軟件 1 套、
20 、實驗臺面（白色 10mm 厚 PP 板）、
21 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，
22 、配套 UPVC 連接管道和閥門（中財品牌）。
23 、不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
。
