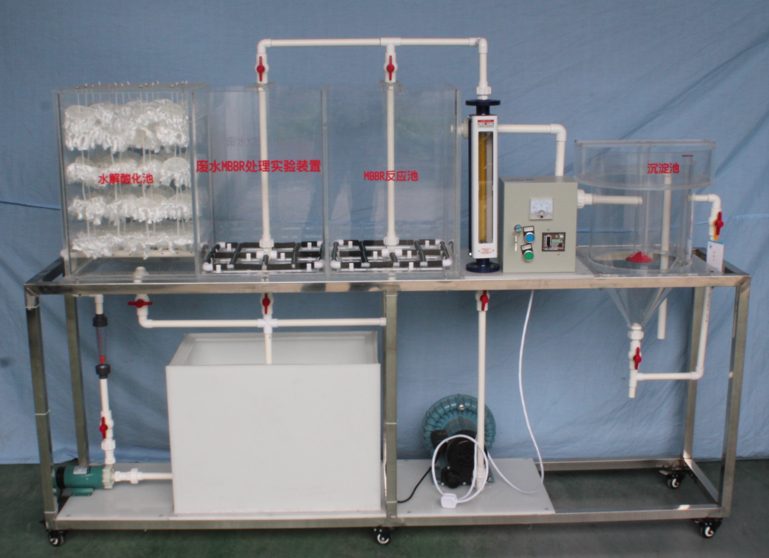

環境工程 JGTG-340 型 MBBR 實驗裝置

一、適用范圍及原理：

MBBR 是在 20 世紀 90 年代中期得到開發和應用的，其兼具傳統流化床和生物接觸氧化法兩者的優點，是一種新型高效的污水處理方法。迄今為止，國外已應用 MBBR 進行生活污

水處理、工業廢水的小試、中試及生產性實驗研究，均取得了較好的效果。

其中， Captor 工藝和 Linpor 工藝是目前兩種比較成熟的多孔懸浮載體系統。在完全混合反應器中加入聚氨酯泡沫塊供微生物附著生長，

用于處理城市生活污水處理，研究了其對 BOD 的去除和硝化作用。

結果表明，硝化細菌優先附著生長在載體上，硝化活性達 0.33mgN/h? 塊載體 ( 載體體積為 8cm3/ 塊 ) ，在 4h 內， BOD 可完全去除，并繼而發生硝化作用，硝化作用可在 10h 內完成。在過去的 l0 年中，移動床生物膜技術在挪威得到了發展，現已有 100 多個基于此技術的污水處理廠在 l7 個國家中投入使用或在建造之中，它們主要用于去除市政污水或工業廢水中的有機物及氨氮。

二、主要技術指標及參數：

1 、環境溫度： 0.5 ～ 40 ℃

2 、處理水量： 2 0 L/h

3 、裝置外形總尺寸： 1 6 00 mm×400 mm×1400m m 、

4 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 40 0 × 4 00 × 4 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 40 0 × 40 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 水解酸化池 1 套， 透明有機玻璃材質、壁厚 10 mm ， 35 0 × 30 0 × 55 0mm 、含 半軟性填料

5 、 MBBR 反應池 2 套、 透明有機玻璃材質、壁厚 10 mm ， 30 0 × 30 0 × 50 0mm 、 帶 微 孔 曝氣 管 2 套、

6 、沉淀池 1 套、 透明有機玻璃材質、壁厚 8 mm ， ? 25 0 × 35 0mm 、

7 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

8 、 氣 泵 1 臺、功率 ： 40 W 、 最大 氣 量： 1 6 L/min ，

9 、 流量測量與調節： 進水 轉子 流量 計 1 只 ：量程 6 ~ 6 0L/h ；

10 、 流量測量與調節： 氣體流量計 1 只、 量程 250 ~ 250 0L/h ；

11 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

12 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

13 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
