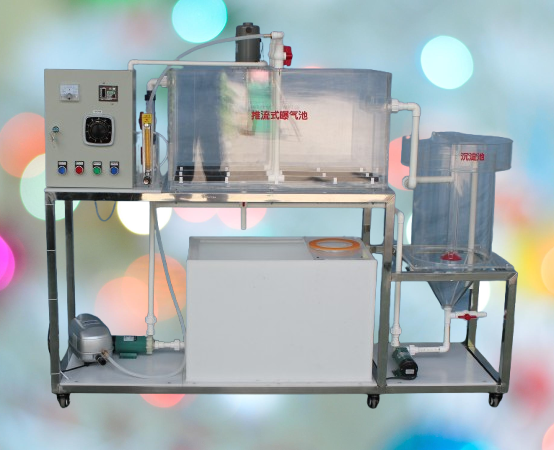

JGTG-376 型推流式曝氣池實驗裝置

一、實驗目的：

長廊道式的曝氣池通常由一到四個廊道組成。

這套設備是按三個廊道設計的。它要求進水均勻的流過，受到同等的曝氣。混合液劇烈攪動，促使活性污泥中微生物的繁殖生長，從而去除廢水中的有機物或某些特定無機物。這是最原始的運行方式和理論依據，也就是普通法曝氣池的工作情況，這樣工作的曝氣池稱為推流式曝氣池。

如圖，一般的代表普通法曝氣池中活性污泥的增長曲線，曲線端點 a 和 b 的具體位置決定于污泥負荷率：

二、實驗原理：

活性污泥法是污水處理的主要方法之一。從國內外的污水處理現狀來看，大部分城市污水和幾乎所有的有機工業廢水都采用活性污泥法來處理。因此，了解和掌握活性污泥處理系統的特點和運行規律以及實驗方法是很重要的。

活性污泥法處理系統中完全混合式曝氣沉淀池具有抗沖擊負荷能力強、曝氣池內水質均勻、需氧速率均衡、污泥負荷相等、微生物組成相近和動耗較低等優點，但微生物對有機物降解力底、易產生污泥膨脹、出水水質稍差。

二、主要技術指標及參數：

1 、 環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 20 ～ 30L/h L/h

3 、長廊曝氣停留時間為： 7h

4 、沉淀池停留時間為： 1.5 ～ 2.5h

5 、氣水比為： 20 ～ 40 ∶ 1

6 、設計進、出水水質：

進水 BOD 5 180 ～ 360mg/L 出水 18 ～ 36 mg/L

進水 COD CY 360 ～ 700mg/L 出水 36 ～ 70 mg/L

進水 SS 80 ～ 160mg/L 出水 8 ～ 16 mg/L

進水 pH 值 6 ～ 8 出水 6 ～ 8

7 、裝置外形尺寸： 1 6 00mm×500mm×1300mm 、

8 、電源 220V 、功率 7 00W 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 4 00 × 400 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 20 0 × 40 0 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 平移推流式曝氣池 1 套、 透明有機玻璃材質、壁厚 10 mm ， 60 0 × 35 0 × 40 0mm 、含曝氣裝置、

5 、 豎流式二沉池 1 套、 透明有機玻璃材質、壁厚 7 mm ， ? 25 0 × 40 0mm 、

6 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ） 功率 30 W ；

7 、 推流 電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 90 W 、轉速 280 0rpm ）、 （含調速器 1 只）、

8 、 氣 泵 1 臺、功率 ： 40 W 、 最大 氣 量： 1 6 L/min ，

9 、 防腐蝕污泥回流泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

10 、流量測量與調節：進水 流量計 1 只、 （ 6 ～ 6 0L/ h ）

11 、 流量測量與調節： 氣體流量計 1 只、 （ 250 ～ 250 0L/ h ）

12 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

13 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

14 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
