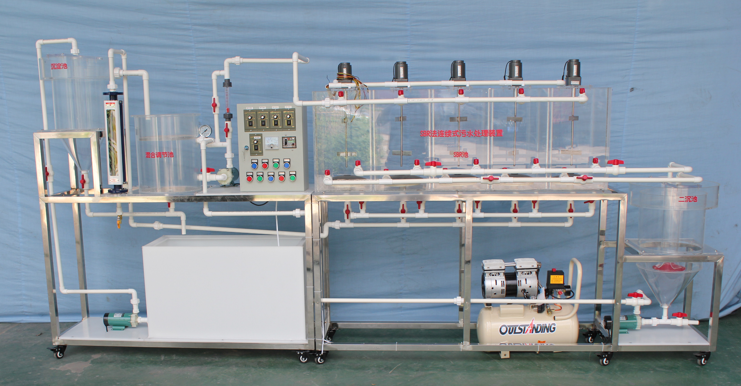

JGTG-276 型 SBR 法連續式污水處理裝置 五池 15 ～ 30L/h 實驗設備
一、實驗目的：
SBR 法是將有機污染物的降解和脫氮、除磷等過程集中在一個反應器內完成。
整套設備有五個曝氣池，可連續運轉操作，效果好。它的工作程序如下：第一只進水；第二只厭氧攪拌或好氧曝氣；第三只靜止沉淀；第四只排上清液；第五只閑置。以上工序可同時進行。這種裝置，只適用于污水量少，有機物濃度變化不大時采用。對于城市大量污水處理是很少采用的。
通過本實驗，希望達到下述目的：
-
了解間歇式活性污泥法的運行工況及運行操作方式；
2 、加深對活性污泥法動力學基本概念的理解，掌握動力學參數的測定方法。
二、主要技術指標及參數：
1 、 環境溫度： 5 ℃ ～ 40 ℃
2 、 處理水量： 15 ～ 30L/h （ 按停留時間計算 ）
3 、 設計進、出水水質范圍：
進水 BOD 5 400 ～ 800mg/L 出水 40 ～ 80 mg/L
進水 COD 600 ～ 1200mg/L 出水 80 ～ 120 mg/L
進水 SS 200 ～ 400mg/L 出水 20 ～ 40 mg/L
進水 pH 6 ～ 9 出水 6 ～ 9
4 、 有機物去除率： 80~85% ；
5 、 除磷脫氮率： 20~85% （不等）。
6 、 裝置外形尺寸： 2 5 00mm×450mm×1400mm 、
7 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護
三、 主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 60 0 × 4 00 × 45 0mm 、底板上安裝有放空閥，方便將水排凈；
2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 25 0 × 40 0 × 45 0mm ，底板上安裝有放空閥，方便將水排凈；
3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）
4 、 沉淀池 1 套、 透明有機玻璃材質、壁厚 7 mm ， ? 25 0 × 35 0mm ；
5 、 混合調節池 1 套、 透明有機玻璃材質、壁厚 7 mm ， ? 30 0 × 35 0mm ；
6 、 SBR 反應池 1 套（五池組成 、含 曝氣 盤 5 只 ）、 透明有機玻璃材質、壁厚 10 mm ， 100 0 × 30 0 × 60 0mm 、
7 、 二沉池 1 套、 透明有機玻璃材質、壁厚 7 mm ， ? 25 0 × 35 0mm ；
5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；
6 、 攪拌電機 5 臺 、 304 不銹鋼攪拌槳 5 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 5 只）
7 、 空氣壓縮機 1 臺 （ 電源 220V 、 功率 55 0W 、 最大 氣 量： 36 L/min ， 氣量容積 30L ） 、
8 、 防腐蝕污泥回流泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；
9 、 流量測量與調節： 進水 液體流量 計 1 只 ：量程 6 - 6 0L/H ，
10 、 流量測量與調節：氣體流量 計 1 只 ：量程 60 0~ 60 00L/h ；
11 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
12 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
13 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
四、軟件組成 :
公司提供與本裝置的實物配套使用 3D 交互式動態仿真軟件 1 套、 ( 虛擬實訓系統 ) 。
⑴ 、 3D 軟件界面并有工具欄項目內容： ⑵ 、 3D 仿真演示軟件與設備使用內容完全一致； ⑶ 、 3D 仿真軟件屏幕大小尺寸可以編程； ⑷ 、整套軟件與設備實驗過程流程動畫 ；⑸、 帶視頻講解功能 。
。
