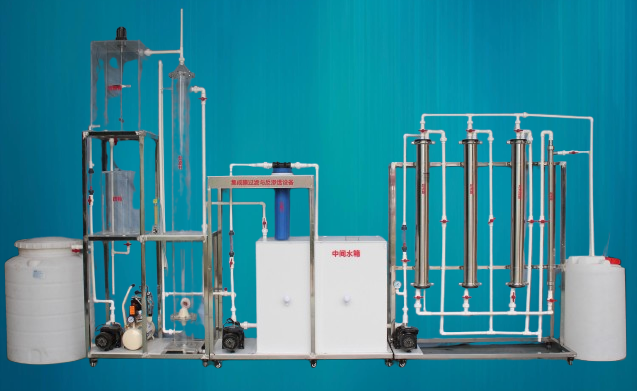

JGTG-231 型 集成膜過濾與反滲透實驗裝置設備

一、實驗目的：

1 、加深對本工藝的處理方法理解。

2 、掌握本工藝運轉的性能和測試第一手技術數據，將可靠資料用到生產中去。

3 、使運行者能提高理論和實踐知識。

二、實驗原理：

本裝置前面是混凝、砂過濾。

天然水、污水中存在大量膠體顆粒（也稱 SS ），是使水產生渾濁的一個重要原因，膠體顆粒靠自然沉淀是不能除去的。

水中的膠體顆粒，主要是帶負電的黏土顆粒。膠粒間的靜電斥力、膠粒間的布朗運動及膠粒表面的水化作用，使得膠粒具有分散穩定性，三者中以靜電斥力影響最大。向水中投加混凝劑能提供大量的正離子，壓縮膠團的擴散，使 ζ 電位降低、靜電斥力減小。此時，布朗運動由穩定因素轉變為不穩定因素。也有利于膠粒的吸附凝聚。總之投加混凝劑直至形成較大的礬花的過程叫混凝。

砂濾柱中的石灰砂濾料層，粒徑為 0.3 ～ 2mm ，能截留粒徑遠比濾料孔隙小的水中礬花和雜質。當過濾水頭損失達到最大允許水頭損失時，濾柱就需進行反沖。反沖周期是沒有固定時間的，視水的濁度高低而定。

集成膜它的原理很簡單，大都用聚丙烯中空纖維膜及芳香族聚酰胺 RO 膜來過濾水，水質越好，電能就越大。

三、主要技術指標及參數：

1 、環境溫度： 5 ～ 40 ℃

2 、處理水量： 150 ～ 200L/h

3 、 COD CY 進水： 300 ～ 500mg/L 出水： 15 ～ 30mg/L

4 、 BOD 5 進水： 100 ～ 250mg/L 出水： 10 ～ 20mg/L

5 、濁度 進水： 50 o ～ 200 o 十 出水： 1 o ～ 5 o

6 、 SS 懸浮物 進水： 50 ～ 100mg/L 出水： 0.5 ～ 1mg/L

7 、 PH 值： 6.5 ～ 8.5

8 、 裝置外形尺寸： 28 00mm×600mm×1700mm 、

9 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 1 50 0W ，安全保護：具有接地保護、漏電保護、過流保護

四、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 8 mm ， 規格 ? 70 0mm× 90 0mm 、 250L 底板上安裝有放空閥，方便將水排凈；

2 、中間 水箱 1 只 ：白色 PP 板 材質 、厚度 8 mm ， 規格 70 0mm× 50 0mm× 70 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 8 mm ， 規格 ? 50 0mm× 70 0mm ， 8 0L 底板上安裝有放空閥，方便將水排凈；

4 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只） 1 、 5 、 混凝箱 1 套、 透明有機玻璃材質、壁厚 10 mm ， 30 0 × 30 0 × 45 0mm 、含 電機 攪拌 裝置 1 套；（功率 6 W 、轉速 15 0rpm 、 含調速器 1 只）、

6 、 砂濾柱 1 套、含填料 1 批、 透明有機玻璃材質、壁厚 8 mm ， 規格： ? 150 × 180 0mm ； 含曝氣裝置 1 套、

7 、 中空纖維超濾膜 1 根 、 規格 HM90 ； UF4040 、 ? 10 0mm× 100 0mm 、

8 、 鈉濾復合膜 1 根 、 規格 1900GDP ESNA 2 -4040 、 ? 10 0mm× 100 0mm 、

9 、 反滲透復合膜 1 根 、 規格 2300GDP ESPA 1 -4040 、 ? 10 0mm× 100 0mm 、

10 、 陶瓷膜 1 根、 規格 ? 5 0mm× 100 0mm 、

11 、 304 不銹鋼水泵 3 臺、 電源： 220 V ，功率 37 0W ，

12 、 空氣壓縮機 1 臺 （ 電源 220V 、 功率 55 0W 、 最大 氣 量： 36 L/min 、 氣量容積 8L ） 、

12 、流量測量與調節： 轉子流量計 3 只、 （ 0.06 ～ 0.6m 3 /h ）

13 、流量測量與調節： 氣體流量計 1 只 、 （ LZB-10 、 量程 250 ~ 250 0L/h ）

14 、 加藥 計量蠕動 泵 1 臺、 流量范圍： 0.008-460mL/min 、 配 有機玻璃加藥箱 1 只、

15 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

16 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

17 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
