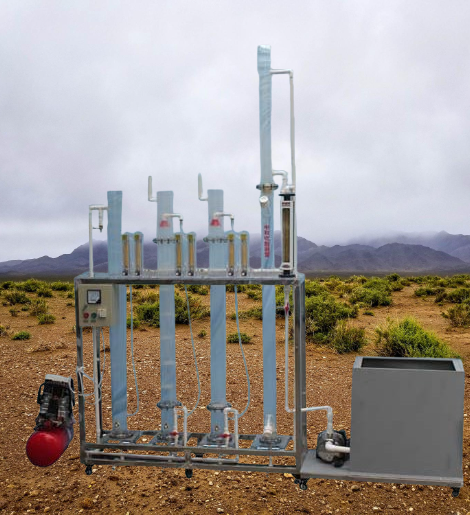

JGTG-330 型酸性污水升流式過濾中和及吹脫實驗裝置

一、實驗目的：

在化工、鋼鐵、人造纖維 … 等工業生產中都會排出酸性生產污水。酸性污水的處理方法有：用堿性污水中和、投藥中和和過濾中和。采用普通過濾中和塔時，一般用石灰石濾料，

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、上升速度采用 10m 3 /h ～ 20m 3 /h 。

3 、處理水量： 0.135 m 3 /h ～ 0.214 m 3 /h 。

4 、 吹 脫塔 D N 80 H ＝ 2000 1 套

5 、 過濾 塔 D N 80 H ＝ 1200 3 套

6 、注意：石灰石濾料 （自配）

7 、裝置外形尺寸： 1 5 00mm× 45 0mm×2 4 00mm 、

8 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 110 0W ，安全保護：具有接地保護、漏電保護、過流保護

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 50 0 × 50 0 × 60 0mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 40 0 × 40 0 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）、

4 、有機玻璃吹脫塔 1 套、 透明有機玻璃材質、壁厚 6 mm 、 ? 10 0mm × 20 00mm ，

5 、有機玻璃過濾塔 3 套、 透明有機玻璃材質、壁厚 6 mm 、 ? 10 0mm × 13 00mm ，

6 、 3 04 不銹鋼 提升 水泵（含反沖） 1 臺、 流量 ： 1m3/n) 、 揚程： 15 （ m ） 功率 370 W ；

7 、 流量測量與調節：液體流量 計 4 個（量程 100 - 100 0L/H ）；

8 、 流量測量與調節： 氣體流量計 3 只 （量程 100 - 100 0L/H ）；

9 、 全無油空氣壓縮機 1 臺、 （ 電源 220V 、 功率 550W 、 最大 氣 量： 36 L/min ， 容積 8L ）

10 、石灰石濾料 （自配）

11 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

12 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

13 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
