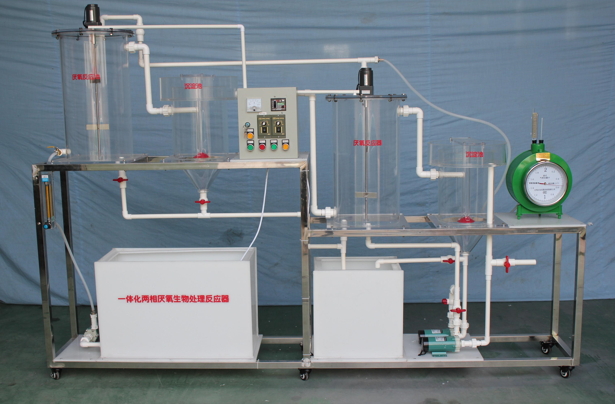

JGTG-255 型含高懸浮物有機廢水或污泥的兩相→厭氧工藝實驗裝置

一、實驗目的：

一體化兩相厭氧生物處理反應器，采用多組多種形式的套筒將反應器內的空間有機地分割成產酸相生物處理反應區、兩相厭氧過渡區、產甲烷相生物處理反應區、泥水分離區、氣相區等，從而實現了兩相厭氧設備一體化的目的。本反應器不僅管理操作簡單、處理效率高，而且由于體積小、占地少，使工程造價降低，非常適合中小型高濃度有機廢水處理工程的推廣和應用 的教學實驗設備。

通過本實驗希望達到以下目的：

1 、了解 反應器 的內部構造；

2 、掌握 反應器 的啟動方法，污泥的形成機理；

3 、就某種污水進行動態試驗，以確定工藝參數和處理水的水質。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 2 ～ 5 L/h

3 、設計進、出水水質范圍：

進水 BOD 5 5 00 ～ 10 00mg/L 出水 3 0 ～ 60 0 mg/L

進水 COD 10 00 ～ 2 000mg/L 出水 1 0 0 ～ 2 00 mg/L

進水 SS 5 0 ～ 1 00mg/L 出水 1 0 ～ 2 0 mg/L

進水 pH 6 ～ 9 出水 6 ～ 9

4 、 裝置外形尺寸： 2 1 00 mm×500 mm×1900mm

5 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 110 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 500 × 400 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 350 × 400 × 4 50mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 厭氧池 2 套 ：透明有機玻璃材質、壁厚 8 mm ， ? 30 0 × 60 0mm ； 帶 攪拌 裝置

5 、 沉 淀 池 2 套 ：透明有機玻璃材質、壁厚 8 mm ， ? 30 0 × 40 0mm ； 帶 污泥回流泵；

6 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ） 功率 2 0 W ；

7 、 防腐蝕 污泥回流泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

8 、 電機攪拌 2 臺 、 304 不銹鋼攪拌槳 2 套；（功率 15 W 、轉速 12 0rpm ）、 配 調速器 2 只、

9 、 流量測量與調節： 進水 液體流量 計 1 個：量程 2 - 2 0L/H ，

1 0 、濕式氣體 流量 計 1 臺、

11 、 實驗臺面（白色 10mm 厚 PP 板）、

12 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

13 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

14 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
