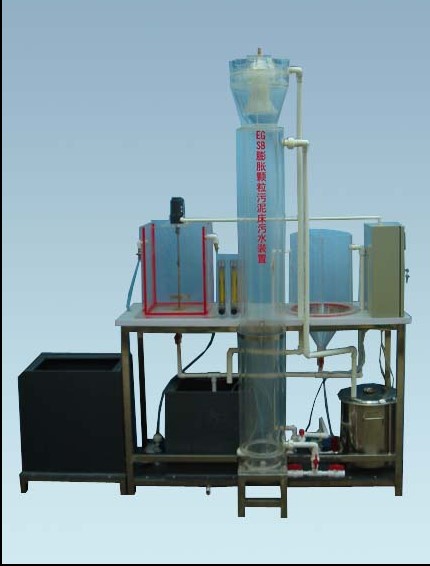

JGTG-320 型 EGSB 反應器裝置實驗設備
一、 實驗目的和原理：
膨脹顆粒污泥床（ Expanded Granular Sludge Bed ，簡稱 EGSB ），它最初開發是通過顆粒污泥床的膨脹以改變廢水與微生物之間的接觸、強化傳質效果，以提高反應器的生化反應速度，從而大大提高反應器的處理效能。
EGSB 反應器通過采用出水循環回流獲得較高的表面液體升流速度。這種反應器典型特征是其有效高的高徑比，較大的高徑比也是提高升流速度所需要。 EGSB 反應器液體的升流速度可達 2.5 ～ 10m/h ，這比 UASB 反應器的升流速度一般在 1.0m/h 左右要高的多。
EGSB 反應器的基本構造與流化床類似，如前所述，其特點是具有較大的高徑比，一般可達 3 ～ 5 ，生產性裝置反應器的高可達 15 ～ 20m 。
EGSB 反應器的頂部可以是敞開的，也可以是封閉的。封閉的優點是可防止臭味外溢，如在壓力下工作，甚至可替代氣柜作用。 EGSB 反應器一般做成圓形，廢水由底部配水管系統進入反應器，向上升流通過膨脹的顆粒污泥床區，使廢水中的有機物與顆粒污泥均勻接觸被轉化成甲烷和二氧化碳等?；旌弦荷髦练磻魃喜?，通過設在反應器上部的三相分離器，進行氣、固、液分離。分離出來的沼氣通過反應器頂或集氣室的導管排出，沉淀下來的污泥自動返回膨脹床區，上清液通過出水渠排出反應器外。
EGSB 膨脹顆粒污泥床污水處理裝置，它在技術上、工藝流程等方面的研究，使學生能達到以下目的：
-
了解 EGSB 反應器基本構造；
-
掌握 EGSB 膨脹顆粒污泥床實驗的基本運轉操作過程；
-
加深對 EGSB 實驗基本原理的理解，提高理論和實踐知識。
二、技術指標及參數：注意 : ( 參數做參考 )
1 、環境溫度： 5 ℃ ～ 40 ℃
2 、處理水量： 5 ～ 10L/h
3 、進水水質： CODcr 500 ～ 1000mg/L 出水水質： CODcr 40 ～ 80mg/L
4 、進水水質： BOD 5 250 ～ 500mg/L 出水水質： BOD 5 20 ～ 40mg/L
5 、進水懸浮物： SS 150 ～ 200mg/L 出水懸浮物： SS 18 ～ 30mg/L
6 、 pH 值： 6.5 ～ 8.5
7 、裝置外形總尺寸：長 × 寬 × 高 = 15 00 mm × 45 0 mm × 20 00mm
8 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 110 0W ，安全保護：具有接地保護、漏電保護、過流保護
三、 主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 4 00 × 4 00mm 、底板上安裝有放空閥，方便將水排凈；
2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 20 0 × 40 0 × 40 0mm ，底板上安裝有放空閥，方便將水排凈；
3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）
4 、 緩沖池 1 套、 透明有機玻璃材質、壁厚 10 mm ， 25 0 × 25 0 × 35 0mm 、
5 、 EGSB 污泥床 1 套， 帶夾套保溫、 透明有機玻璃材質、壁厚 6 mm ， 規格： ? 15 0 × 180 0mm 、 附件包括： 不銹鋼加熱恒溫水浴 1 套、加熱恒溫水套 1 套〈一般保持 35 － 45 度〉、循環恒流水泵 1 臺（最高揚程 10m 、額定流量 12L/min 、功率 90W ）、溫度控制系統 1 套（控溫精度： ±1 ℃ ）、 PT100 溫度傳感器 1 只 ；
6 、濃縮池 1 只、 透明有機玻璃材質、壁厚 8 mm ， 規格： ? 25 0 × 40 0mm 、
7 、 防腐蝕 提升 磁力 水泵 2 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；
8 、 流量測量與調節：進水 流量計 1 只、 （ LZB-10 、 量程 1 ~ 10 L/h ）
9 、 沼氣 流量計 1 臺、
10 、 可編程 自動控制 器 1 套、
11 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
12 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
13 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

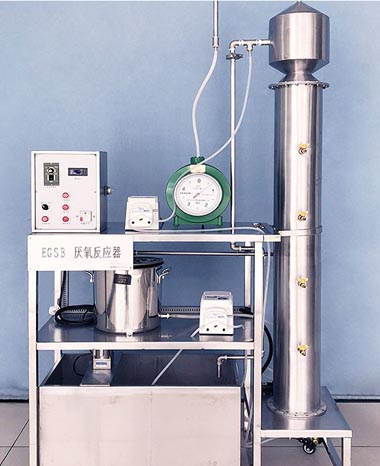

JG GPC-P251 EGSB 厭氧反應器
一 . 實驗目的
1. 了解 EGSB 反應器基本構造。
2. 掌握 EGSB 膨脹顆粒污泥床實驗的基本運轉操作過程。
3. 加深對 EGSB 實驗基本原理的理解，提高理論和實踐知識。
二 . 技術指標
1. 處理水量： 10L/h 。
2.COD 容積負荷 1~5kg/cm3oh 。 BOD5 容積負荷 0.5~2.5kg/cm3oh 。 COD 去除率 70%~80% 。 BOD5 去除率 85%~95% 。
3. 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 1200W ，安全保護：具有接地保護、漏電保護、過流保護。
4. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
5. 裝置外形尺寸： 1400mm×500mm×1900mm 。
二 . 主要配置及參數
1.EGSB ： 7.5mm 厚有機玻璃材質， φ150*1500mm 。
2. 原水箱和清水箱：白色 PP 板、厚度 10mm ，水箱底板上安裝有放空閥，方便將水排凈。
3. 攪拌電機 1 臺：功率 25W 、轉速 90rpm 、不銹鋼攪拌槳 1 套。
4. 提升泵 1 臺、循環水泵 1 臺、液體流量計 1 個（量程 2-20L/H ）。
5. 恒溫水?。翰讳P鋼加熱桶 1 套、數字溫度控制儀 1 臺、溫度控制系統 1 套、水浴 1 套。
6. 甲烷氣罩 1 套、沼氣計量裝置 1 套、取樣閥 5 只。
7.304 不銹鋼臺面、拉絲銀雙色板標牌標注主要組成單元，管路性質和水流方向標識，便于學生了解設備。
8. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、電壓表、帶燈自鎖按鈕開關（正泰）、線槽等組成，控制箱面板采用鋁質凹字技術制作。
9. 公元 ERA 配套連接管道和閥門、彎頭。
10. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成 。
