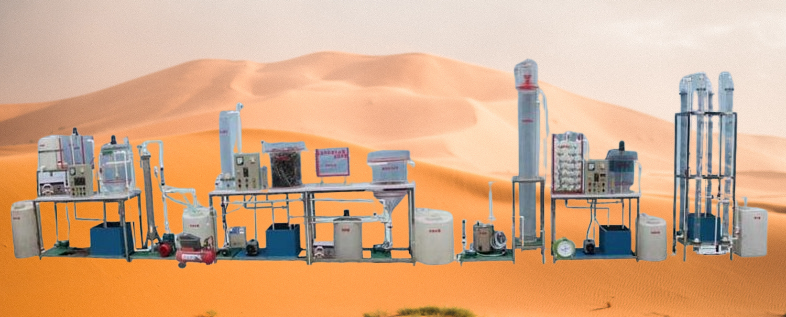

JGTG-221B 型工業有機廢水處理成套實驗裝置 （計算機控制）

一、實驗原理和目的：

高濃度有機工業廢水主要特征為：污染物濃度高， COD 可達幾萬甚至幾十萬 mg/L; 組成復雜，常常含有有毒有害有機物質及重金屬； B/C 低，不易生物降解；水溫高等。

本試驗選用“氣浮” +“ 微電解” +“UASB” 的處理工藝對高濃度工業廢水進行處理使其達標排放。

微電解：

微電解（ micro-electrolysis ）技術，又稱內電解、鐵還原、鐵炭法、零價鐵法、鐵屑過濾法等技術，是被廣泛研究與應用的一項廢水處理技術。其主要通過（ 1 ）氧化還原反應（ 2 ）原電池反應 (3) 電化學富集（ 4 ）物理吸附（ 5 ）鐵離子的混凝沉淀等作用實現大分子有機物的斷鏈、去除廢水中各種顆粒金屬離子、促進污染物的吸附凝聚、提高廢水的可生化性等。

UASB ：升流式厭氧污泥床 (UASB) 反應器是處理高濃度難降解廢水的主要厭氧工藝。待處理的廢水被引入 UASB 反應器的底部，向上流過絮狀或顆粒狀污泥組成的污泥床。隨著污水與污泥相接觸而發生厭氧反應，產生沼氣 ( 主要是甲烷和二氧化碳 ) 引起污泥床擾動。在污泥床產生的氣體中，有一部分附著在污泥顆粒上，自由氣泡和附著在污泥顆粒上的氣泡上升至反應器的頂部，撞擊到脫氣擋板的底部，這引起附著的氣泡釋放，脫氣的污泥顆粒沉淀回到污泥層的表面。自由氣體和從污泥顆粒釋放的氣體被收集在反應器頂部的集氣室內。液體中包含一些剩余的固體物和生物顆粒進入到沉淀室內，剩余固體和生物顆粒從液體中分離，并通過反射板落回到污泥層的上面。

通過本實驗希望達到以下目的：

1 、掌握高濃度工業廢水處理的一般流程；

2 、加深理解該實驗的原理；

3 、了解該實驗的工藝流程、技術參數，提高學生的理論和實踐知識。

二、主要技術指標及參數：

1 、環境溫度： 5℃ ～ 40℃

2 、處理水量： 5 ～ 12L/h

3 、調節池： HRT 3 ～ 5h

4 、混凝池： HRT 3 ～ 6h

5 、氣浮池： HRT 1 ～ 1.5h

6 、中間調節池： HRT 3 ～ 5h

7 、微電解曝氣池： HRT 3 ～ 6h

8 、中和池： HRT 1 ～ 3h

9 、豎流式二沉池： HRT 2 ～ 4h

10 、 UASB ： HRT 4 ～ 8h

11 、接觸氧化池： HRT 6 ～ 14h

12 、斜管沉淀池： HRT 2 ～ 4h

13 、進水水質： CODcr 4000 ～ 8000mg/L 出水水質： CODcr 80 ～ 160mg/L

14 、進水水質： BOD5 1000 ～ 3000mg/L 出水水質： BOD5 10 ～ 30mg/L

15 、進水懸浮物： SS 1000 ～ 2000mg/L 出水懸浮物： SS 15 ～ 30mg/L

16 、 pH 值： 5 ～ 8

17 、裝置外形尺寸： 11000mm×550mm 、

18 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 3000W ，安全保護：具有接地保護、漏電保護、過流保護、

三、主要參數及配置：

預處理 一級處理 二級處理 三級處理、可以連接使用、也可單獨使用。

1 、原調節水箱 1 只：白色聚乙烯材質、 100L 、底板上安裝有放空閥，方便將水排凈；

2 、中間調節水箱 3 只：白色聚乙烯材質、 60L 、底板上安裝有放空閥，方便將水排凈；

3 、清水箱 1 只：白色聚乙烯材質、 60L 、底板上安裝有放空閥，方便將水排凈；

4 、配原水箱攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm ）、（含調速器 1 只）

5 、加藥混凝池 1 套、透明有機玻璃材質、壁厚 10mm ， 300×300×400mm 、帶電機攪拌裝置 1 套、

6 、豎流式氣浮池處理 1 套、有機玻璃材質、壁厚 8mm ， ?350×600mm 、帶電機刮渣裝置 1 套、

7 、催化氧化處理 1 套、有機玻璃材質、壁厚 6mm ， ?150×1000mm 、含臭氧機（產氣 3 克） 1 臺、

8 、微電解處理 1 套、透明有機玻璃材質、壁厚 8mm ， ?350×500mm 、含鐵碳 1 批、

9 、中和池 1 套、透明有機玻璃材質、壁厚 10mm ， 350×300×400mm 、

10 、豎流式二沉池 1 套、透明有機玻璃材質、壁厚 8mm ， ?300×400mm 、

11 、 UASB 厭氧柱 1 套、帶夾套保溫、有機玻璃材質、壁厚 8mm ， ?250×2000mm 、上部為三相分離器，其上有進水閥、排泥閥、出水閥、氣閥、 UPVC 取樣閥 5 個等。配附件有 304 不銹鋼加熱恒溫水浴 1 套、〈一般保持 35 － 45 度〉、循環恒流水泵 1 臺（最高揚程 10m 、額定流量 12L/min 、功率 90W ）、溫度控制系統 1 套（控溫精度： ±1℃ ）、 PT100 溫度傳感器 1 個；

12 、接觸氧化池 1 套、有機玻璃材質、壁厚 10mm ， 350×300×600mm 、帶曝氣裝置、半軟性填料

13 、幅流式沉淀池 1 套、透明有機玻璃材質、壁厚 8mm ， ?300×400mm 、帶電機攪拌裝置 1 套、

14 、活性炭吸附柱 2 套、透明有機玻璃材質、壁厚 6mm ， ?100×2000mm 、含活性炭填料 1 批

15 、過濾柱深度處理 2 套、透明有機玻璃材質、壁厚 6mm ， ?100×2000mm 、含石英砂填料 1 批

16 、防腐蝕提升磁力水泵 8 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；

17 、加藥計量蠕動泵 2 臺、流量范圍： 0.008-460mL/min 、配有機玻璃加藥箱 2 只、

18 、空氣壓縮機 1 臺（電源 220V 、功率 550W 、最大氣量： 36L/min 、氣量容積 8L ）、

19 、氣泵 2 臺、功率： 40 W 、最大氣量： 16L/min 、

20 、流量測量與調節：轉子流量計 6 只、（ LZS-15 、量程 6~60L/h ）

21 、流量測量與調節：氣體流量計 3 只、（ LZB-10 、量程 250~2500L/h ）

22 、聯想電腦 1 臺、 21 寸液晶顯示器 1 臺、計算機控制電路板 1 塊、電腦聯接線 1 根、計算機通訊接口 1 只、軟件 1 套、、

23 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

24 、配套 UPVC 連接管道和閥門（中財品牌）。

25 、不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

JGTG-221 型 工業有機 廢水處理成套實驗裝置 ( 自動控制 )

一、實驗原理和目的：

高濃度有機工業廢水主要特征為：污染物濃度高， COD 可達幾萬甚至幾十萬 mg/L; 組成復雜，常常含有有毒有害有機物質及重金屬； B/C 低，不易生物降解；水溫高等。

本試驗選用“氣浮” +“ 微電解” +“UASB” 的處理工藝對高濃度工業廢水進行處理使其達標排放。

微電解：

微電解（ micro-electrolysis ）技術，又稱內電解、鐵還原、鐵炭法、零價鐵法、鐵屑過濾法等技術，是被廣泛研究與應用的一項廢水處理技術。其主要通過（ 1 ）氧化還原反應（ 2 ）原電池反應 (3) 電化學富集（ 4 ）物理吸附（ 5 ）鐵離子的混凝沉淀等作用實現大分子有機物的斷鏈、去除廢水中各種顆粒金屬離子、促進污染物的吸附凝聚、提高廢水的可生化性等。

UASB ：升流式厭氧污泥床 (UASB) 反應器是處理高濃度難降解廢水的主要厭氧工藝。待處理的廢水被引入 UASB 反應器的底部，向上流過絮狀或顆粒狀污泥組成的污泥床。隨著污水與污泥相接觸而發生厭氧反應，產生沼氣 ( 主要是甲烷和二氧化碳 ) 引起污泥床擾動。在污泥床產生的氣體中，有一部分附著在污泥顆粒上，自由氣泡和附著在污泥顆粒上的氣泡上升至反應器的頂部，撞擊到脫氣擋板的底部，這引起附著的氣泡釋放，脫氣的污泥顆粒沉淀回到污泥層的表面。自由氣體和從污泥顆粒釋放的氣體被收集在反應器頂部的集氣室內。液體中包含一些剩余的固體物和生物顆粒進入到沉淀室內，剩余固體和生物顆粒從液體中分離，并通過反射板落回到污泥層的上面。

通過本實驗希望達到以下目的：

1 、掌握高濃度工業廢水處理的一般流程；

2 、加深理解該實驗的原理；

3 、了解該實驗的工藝流程、技術參數，提高學生的理論和實踐知識。

二、主要技術指標及參數：

1 、環境溫度： 5℃ ～ 40℃

2 、處理水量： 5 ～ 12L/h

3 、調節池： HRT 3 ～ 5h

4 、混凝池： HRT 3 ～ 6h

5 、氣浮池： HRT 1 ～ 1.5h

6 、中間調節池： HRT 3 ～ 5h

7 、微電解曝氣池： HRT 3 ～ 6h

8 、中和池： HRT 1 ～ 3h

9 、豎流式二沉池： HRT 2 ～ 4h

10 、 UASB ： HRT 4 ～ 8h

11 、接觸氧化池： HRT 6 ～ 14h

12 、斜管沉淀池： HRT 2 ～ 4h

13 、進水水質： CODcr 4000 ～ 8000mg/L 出水水質： CODcr 80 ～ 160mg/L

14 、進水水質： BOD5 1000 ～ 3000mg/L 出水水質： BOD5 10 ～ 30mg/L

15 、進水懸浮物： SS 1000 ～ 2000mg/L 出水懸浮物： SS 15 ～ 30mg/L

16 、 pH 值： 5 ～ 8

17 、裝置外形尺寸： 11000mm×550mm 、

18 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 5000W ，安全保護：具有接地保護、漏電保護、過流保護、

三、主要參數及配置：

預處理 一級處理 二級處理 三級處理、可以連接使用、也可單獨使用。

1 、原調節水箱 1 只：白色聚乙烯材質、 100L 、底板上安裝有放空閥，方便將水排凈；

2 、中間調節水箱 3 只：白色聚乙烯材質、 60L 、底板上安裝有放空閥，方便將水排凈；

3 、清水箱 1 只：白色聚乙烯材質、 60L 、底板上安裝有放空閥，方便將水排凈；

4 、配原水箱攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm ）、（含調速器 1 只）

5 、加藥混凝池 1 套、透明有機玻璃材質、壁厚 10mm ， 300×300×400mm 、帶電機攪拌裝置 1 套、

6 、豎流式氣浮池處理 1 套、有機玻璃材質、壁厚 8mm ， ?350×600mm 、帶電機刮渣裝置 1 套、

7 、催化氧化處理 1 套、有機玻璃材質、壁厚 6mm ， ?150×1000mm 、含臭氧機（產氣 3 克） 1 臺、

8 、微電解處理 1 套、透明有機玻璃材質、壁厚 8mm ， ?350×500mm 、含鐵碳 1 批、

9 、中和池 1 套、透明有機玻璃材質、壁厚 10mm ， 350×300×400mm 、

10 、豎流式二沉池 1 套、透明有機玻璃材質、壁厚 8mm ， ?300×400mm 、

11 、 UASB 厭氧柱 1 套、帶夾套保溫、有機玻璃材質、壁厚 8mm ， ?250×2000mm 、上部為三相分離器，其上有進水閥、排泥閥、出水閥、氣閥、 UPVC 取樣閥 5 個等。配附件有 304 不銹鋼加熱恒溫水浴 1 套、〈一般保持 35 － 45 度〉、循環恒流水泵 1 臺（最高揚程 10m 、額定流量 12L/min 、功率 90W ）、溫度控制系統 1 套（控溫精度： ±1℃ ）、 PT100 溫度傳感器 1 個；

12 、接觸氧化池 1 套、有機玻璃材質、壁厚 10mm ， 350×300×600mm 、帶曝氣裝置、半軟性填料

13 、幅流式沉淀池 1 套、透明有機玻璃材質、壁厚 8mm ， ?300×400mm 、帶電機攪拌裝置 1 套、

14 、活性炭吸附柱 2 套、透明有機玻璃材質、壁厚 6mm ， ?100×2000mm 、含活性炭填料 1 批

15 、過濾柱深度處理 2 套、透明有機玻璃材質、壁厚 6mm ， ?100×2000mm 、含石英砂填料 1 批

16 、防腐蝕提升磁力水泵 8 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；

17 、加藥計量蠕動泵 2 臺、流量范圍： 0.008-460mL/min 、配有機玻璃加藥箱 2 只、

18 、空氣壓縮機 1 臺（電源 220V 、功率 550W 、最大氣量： 36L/min 、氣量容積 8L ）、

19 、氣泵 2 臺、功率： 40 W 、最大氣量： 16L/min 、

20 、流量測量與調節：轉子流量計 6 只、（ LZS-15 、量程 6~60L/h ）

21 、流量測量與調節：氣體流量計 3 只、（ LZB-10 、量程 250~2500L/h ）

22 、自動控制器 1 套、

23 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

24 、配套 UPVC 連接管道和閥門（中財品牌）。

25 、不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
