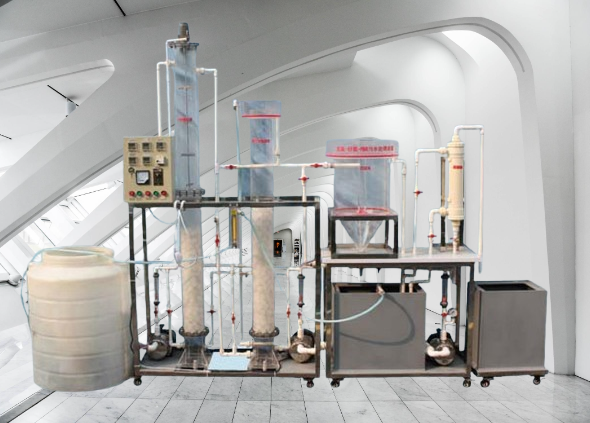

JGTG-230 型 厭氧 -好氧-MBR污水處理設備實驗裝置

一、實驗目的：

通過實驗希望達到以下目的：

1 、了解厭氧、好氧、 “ MBR” 膜過濾多功能污水處理的基本操作過程。

2 、加深對該工藝的理解和基本原理。

3 、掌握該工藝的技術參數和實踐知識。

4 、本裝置前面采用 A/O 法生化處理工藝，后面用膜過濾方法，出水可作中水回用。

污水經格柵蘿去除大顆粒狀和纖維狀雜質后自流入配水箱。然后通過泵計量輸入厭氧池進行酸化水解。這一階段主要使得污水調量均質，并利用兼氧菌世代短、活性差、易繁殖生長的特性，將不易降解的大分子結構有機物水解成小分子和可溶性化合物；初步降解有機物，同時完成反硝化作用，最終消氮的污染。污水又流入放有填料的曝氣接觸氧化池。

二、主要技術指標及參數：

1 、環境溫度： 5 ～ 40 ℃

2 、處理水量： 10 ～ 20L/h

3 、 COD CY 進水： 300 ～ 500mg/L 出水： 30 ～ 50mg/L

4 、 BOD 5 進水： 100 ～ 250mg/L 出水： 10 ～ 30mg/L

5 、 SS 懸浮物 進水： 100 ～ 200mg/L 出水： 15 ～ 30mg/L

6 、 PH 值： 6.5 ～ 8.5

7 、 裝置外形尺寸： 28 00mm×5 0 0mm×2100mm 、

8 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 1 50 0W ，安全保護：具有接地保護、漏電保護、過流保護

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 8 mm ， 規格 ? 70 0mm× 90 0mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 2 只 ：白色 PP 板 材質 、厚度 8 mm ， 50 0 × 400 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只） 1 、 4 、 水解酸化柱 1 套、含填料 1 批、 透明有機玻璃材質、壁厚 8 mm ， 規格： ? 150 × 180 0mm ； 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 15 0rpm 、 含調速器 1 只）、

5 、 曝氣生物濾柱 1 套、含填料 1 批、 透明有機玻璃材質、壁厚 8 mm ， 規格： ? 150 × 150 0mm ； 含曝氣裝置 1 套、

6 、 豎流式沉淀池 1 套、 規格： ? 300 × 45 0mm ；

7 、 中空纖維超濾 膜 1 只 、 規格 HM90 ； UF4040 ； ? 10 0mm× 100 0mm

8 、 304 不銹鋼水泵 3 臺、 電源： 220 V ，功率 37 0W ，

9 、 空氣壓縮機 1 臺 （ 電源 220V 、 功率 55 0W 、 最大 氣 量： 36 L/min 、 氣量容積 8L ） 、

10 、流量測量與調節： 轉子流量計 3 只、 （ LZS-15 、 量程 10 ~ 10 0L/h ）

11 、流量測量與調節： 氣體流量計 1 只 、 （ LZB-10 、 量程 250 ~ 250 0L/h ）

12 、 可編程 自動 控制器 1 套、

13 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

14 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

15 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
