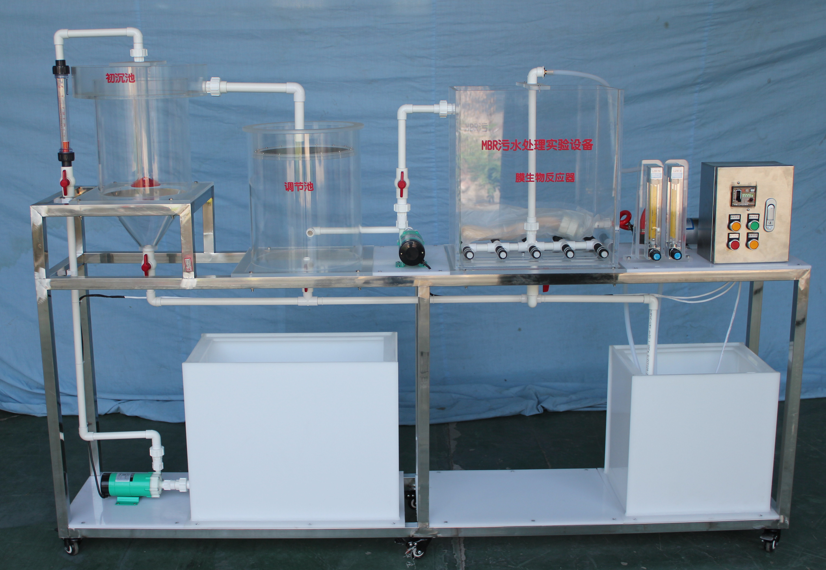

JGTG-298 型 MBR 污水處理實驗裝置

一、實驗目的：

MBR 污水 膜生物反應器污水處理裝置是一體式膜生物反應器的試驗裝置。而膜生物反應器是膜技術污水生物處理技術有機結合產生的污水處理新工藝。其生產和發展是這兩類知識應用和發展的必然結果，膜技術和污水生物處理技術學科交叉、結合、開辟了污水處理技術研究和應用的新領域。通過本實驗希望達到以下目的：

1 、了解膜生物反應器的構造和工作原理；

2 、掌握膜生物 反應器的設計和運作的參數；

3 、測定膜生物反應器處理各種污水的效果；

4 、探索防止膜污染的方法和膜清洗的方法。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃ 、

2 、處理水量： 5 ～ 1 0 L/h 、

3 、物理清洗：

4 、化學清洗： NALO （次氯酸鈉） HCL （稀鹽酸） NAOH 氫氧化鈉。

5 、中空纖維膜組件、 (MBR 專用膜片、出水濁度 :< 0 . 2NTU 設計通量 :1.0 ~1 .t / d 膜絲面積 :8 m 2 / 片 操作負壓 : -0.01~0.03Mpa

6 、裝置外形尺寸： 15 00mm × 500mm ×14 00mm 、

7 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護

三、主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 25 0 × 35 0 × 45 0mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 20 0 × 35 0 × 4 50mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）、 4 、初沉池 1 套、 透明有機玻璃材質、壁厚 8 mm ， 規格： ? 250 × 30 0mm ；

5 、混合調節池 1 套、含填料 1 批、 透明有機玻璃材質、壁厚 8 mm ， 規格： ? 250 × 30 0mm ；

6 、膜生物反應器 1 套、 透明有機玻璃材質、壁厚 10 mm 、 4 50 × 35 0 × 5 50mm 、 帶 微 孔 曝氣 裝置

7 、 中空纖維超濾 簾式膜 1 只 、 （天津膜天膜 品牌 ）、

8 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

9 、 氣 泵 1 臺、功率 ： 40 W 、 最大 氣 量： 1 6 L/min ， 帶 微 孔 曝氣 管 1 套、

10 、隔膜抽吸泵 1 臺、 功率 ： 120 W 、

11 、流量測量與調節：進水 流量計 1 只、 （ LZS-15 、 量程 6 ~ 6 0L/h ）

12 、流量測量與調節： 氣體流量計 1 只 、 （ LZB-10 、 量程 250 ~ 250 0L/h ）

13 、流量測量與調節：出水流量計 1 只 、 （ LZB-10 、 量程 1 ~ 1 0L/h ）

14 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

15 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

16 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
