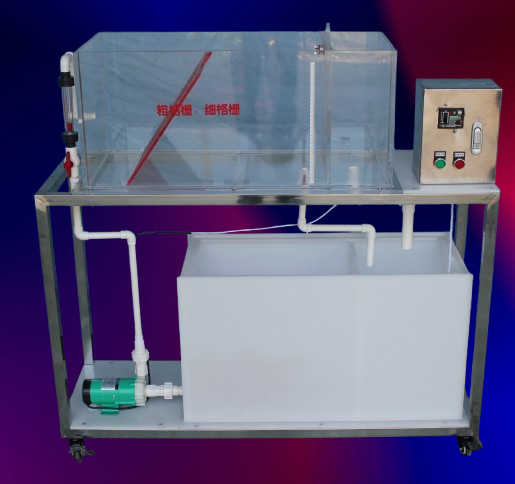

JGTG-336 型 粗格柵、細格柵實驗裝置設備

一、格柵的作用：

格柵由一組平行的金屬柵條制成，一般斜置于污水提升泵集水池之前的重力采水主渠道上，用以阻擋截留污水中的呈懸浮或漂浮狀態的大塊固形物，如草木、塑料制品、纖維及其他生活垃圾，以防止閥門、管道、水泵、表曝機、吸泥管及其他后續處理設備堵塞或損壞。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 0.5m 3 /h 、

3 、格柵間距 /mm1.0 、

4 、格柵間距 /mm0.5 、

5 、裝置外形尺寸： 1100mm×500mm×1700mm 、

6 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 20 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

二、 主要參數及配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 3 00 × 35 0 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 20 0 × 35 0 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 格柵 池 1 套 （格柵間距 /mm1.0 、格柵間距 /mm0.5 ）、 有機玻璃材質、壁厚 10 mm ， 60 0 × 25 0 × 35 0mm 、

5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

6 、流量測量與調節： 轉子流量計 1 只、 （ 100 ～ 100 0L/ h ）

7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

8 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

9 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
