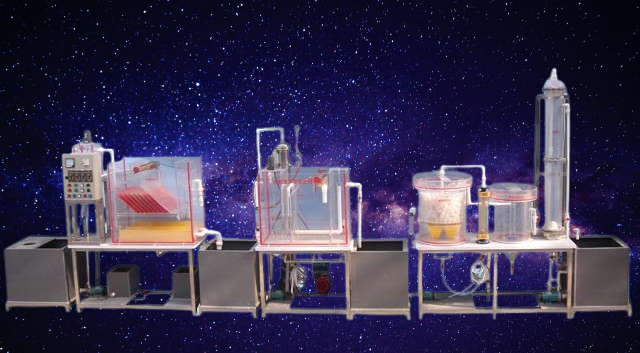

JGTG-209 型自動控制油田廢水生物處理實驗裝置

一、實驗?zāi)康暮驮恚?

在遼河油田開采原油后，經附近的煉油廠提煉，廢水從蒸餾、烈化、疊合、焦化等生產裝置及油罐區排出。廢水中的油類多以懸浮或乳化狀態存在于水中。廢水中除含油外，還含有硫化物和酚。此外，在油的堿洗過程中還有含堿廢水排出。

在煉油廠廢水處理，一般包括除油、除硫、除酚。

本設備是根據遼河油田中試實驗工藝流程來設計，工藝是合理的，效果良好，使學生學習后能達到以下目的：

1 、 了解這套設備的工藝流程、技術參數；

1 、 加深對實驗基本概念的理解，提高理論和實踐知識；

3 、可以通過運轉，能測出油的去除率， COD 、 BOD5 、 SS 的去除率，提高操作技能。

二、主要技術指標及參數：

1 、環境溫度： 5℃ ～ 40℃

2 、處理水量： 10 ～ 15L/h 、

3 、進水含油量： 300 ～ 500 mg/L 、

4 、出水含油量： 2 ～ 5 mg/L 、

5 、裝置外形尺寸： 3500mm×500mm×1600mm 、

6 、電工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 1500W ，安全保護：具有接地保護、漏電保護、過流保護、

三、主要配置：

1 、原水箱 1 只：白色 PP 板材質、厚度 8mm ， 600×400×500mm 、底板上安裝有放空閥，方便將水排凈；

2 、清水箱 1 只：白色 PP 板材質、厚度 8mm ， 400×400×500mm ，底板上安裝有放空閥，方便將水排凈；

3 、配原水箱攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 15W 、轉速 120rpm ）、（含調速器 1 只）

4 、破乳池 1 只、透明有機玻璃材質、壁厚 10mm ， ? 200×300mm ；帶攪拌裝置

5 、斜板隔油池 1 只、透明有機玻璃材質、壁厚 10mm ， 400×300×500mm 、帶電機刮渣系統裝置

6 、平流式氣浮池 1 只、透明有機玻璃材質、壁厚 10mm ， 400×300×500mm 帶電機刮渣系統裝置

7 、中心導流矩形接觸氧化池 1 只、透明有機玻璃材質、壁厚 8mm ， ?350×500mm ；

8 、豎流式沉淀池 1 只、透明有機玻璃材質、壁厚 7mm ， ?300×400mm ；

9 、過濾柱 1 只、透明有機玻璃材質、壁厚 7mm ， ?150×1000mm ；

10 、串激電機 1 臺、（功率 90W 、轉速 3000rpm ）、 304 不銹鋼攪拌槳 1 套。

11 、配油箱 1 只、白色 PP 板材質、厚度 10mm ，底板上安裝有放空閥，方便將水排凈；

12 、配集水箱 1 只、白色 PP 板材質、厚度 10mm ，底板上安裝有放空閥，方便將水排凈；

13 、防腐蝕 304 不銹鋼水泵 1 臺、流量 0.5m3/h 、揚程 15m 、轉速 2900r/min 、功率 0.37KW ；

14 、流量測量與調節：轉子流量計 1 只、（ LZS-15 、量程 6~60L/h ）、

15 、流量測量與調節：氣體流量計 1 只、（ LZB-4 、量程 30~300L/h ）

16 、 304 不銹鋼溶氣罐 1 套、 Φ100×800mm 、工作壓力 0.3-0.5Mpa （可調）、容積 13L ；

17 、電機刮渣系統裝置 1 套（功率 25W 、轉速 150rpm ）、 304 不銹鋼攪拌槳 1 套。

18 、銅制溶氣釋放器 1 套、規格： ?20 mm ；

19 、投藥蠕動泵 1 臺、流量范圍： 0.008-460mL/min 、配聚丙烯藥箱 1 只、

20 、防腐蝕提升磁力水泵 1 臺、流量： 27 ～ 32 （ L/min) 、揚程： 3.1 ～ 4.3 （ m ）功率 20W ；

21 、空氣壓縮機 1 臺（電源 220V 、功率 550W 、排氣量 36L/min ，氣量容積 8L ）、

22 、實驗臺面（白色 10mm 厚 PP 板）、

23 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

24 、配套 UPVC 連接管道和閥門（中財品牌）。

25 、不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
