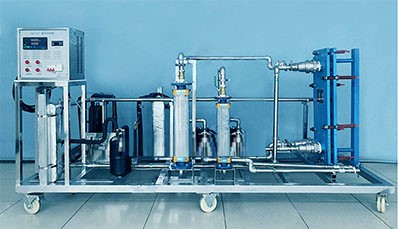

廢水地下水熱泵系統實驗裝置 JG ACC-Z035 廢水 [ 地下水 ] 熱泵系統實訓設備
一 . 實驗?zāi)康?
1. 了解廢水熱泵系統的組成。
2. 了解板式換熱器的工作流程，測試板式換熱器的換熱效率。
3. 測試廢水換熱的效率。
二 . 技術指標
1. 廢水（低品位熱源）溫度≥ 35 ℃ ，廢水流量≥ 1m3/h ，冷水流量≤ 1.5 m3/h ，冷水可被升溫至≥ 55 ℃ 。
2. 工作電源： AC380V±10% 、 50Hz ，三相五線制，功率 15KW 。安全保護：具有接地保護、漏電保護、過流保護。
3. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。 4. 裝置外形尺寸： 2.5m×1.2m×1.5m 。
三 . 主要配置及參數
1. 可拆卸板式換熱器 1 臺： BRDY018-2m2 ，換熱面積 2 平方米，設計壓力 / 試驗壓力（ MPa ）： 1.0 ，設計溫度： 150 ℃ ，流程組合： 1 ， 4 個接管為 2.5 寸外牙。
2. 銅釬焊板式換熱器 ( 蒸發器 ) 1 臺： BRDY016 換熱面積 1.3 平方米， B3-52-30 ，水管 1 寸外牙。
3. 銅釬焊板式換熱器 ( 冷凝器 ) 1 臺： BRDY015 換熱面積 1.5 平方米， B3-52-26 ，水管 1 寸外牙。
4. 氟利昂制冷裝置儲液器 1 臺：工作介質： R22/404A ，工作壓力≤ 2.0MPa ，容積 6L ，試驗壓力： 2.3MPa 。
5.HITACHI 渦旋壓縮機 1 臺： AC380V 、 50HZ ，制冷劑 R22 ，輸入功率： 4.6KW ，充油量 1.4L 。
6. 單相不銹鋼噴射式電泵 2 臺：最大流量 4.2m3/h ，最高揚程 35m ，額定流量 2.5 m3/h ，額定揚程 16m ，額定功率 0.55KW ，配管內徑 25mm ， AC220V ， 50HZ ，最高吸程 9m ，重量 9Kg 。
7. 玻璃轉子流量計 1 只： LZB-40 ， 16 ～ 1600L/H ，水， 20 ℃ ，數量 1 臺。 LZB-25 ， 10 ～ 1000L/H ，水， 20 ℃ 。
8. 制冷劑 R22 ，加注量 2.5Kg 。
9. 制冷劑壓力表。
10. 不銹鋼加熱溫控型水箱： 1m×1m×1m 。
11. 加熱功率 6KW 。
12. 不銹鋼彎頭、不銹鋼變徑頭、不銹鋼三通、不銹鋼管道、不銹鋼卡盤等配件，數量一批。
13. 八通道溫度巡檢儀，數顯溫控表。
14. 高低壓保護器。
15. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、帶燈自鎖按鈕開關（正泰）、線槽等組成，控制箱面板采用深藍色楷體。
16. 不銹鋼框架實驗臺（ 38*38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）
。
