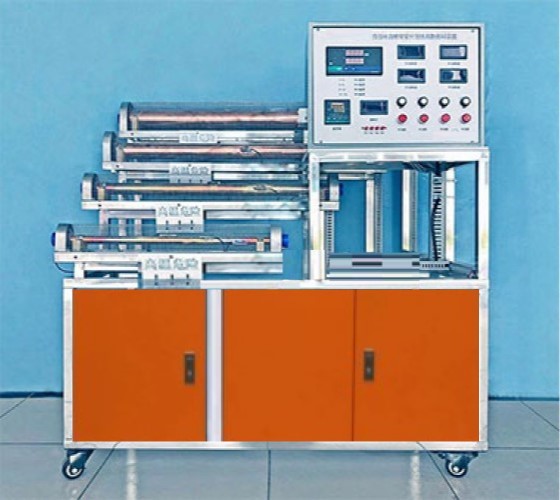

自由對流橫管管外放熱系數測試實驗臺 JGACC-R121型 自由對流橫管管外放熱系數測試裝置
一 . 實驗?zāi)康?
　　 測定水平單管的自由運動放熱系數，根據對自由運動散熱的相似分析，整理出準則方程式。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 實驗工況改變熱平衡時間：≦ 30 分鐘。
3. 工作電源：電壓 AC220V±10% 、 50Hz ，單相三線制，功率≤ 2200w ；安全保護：具有接地保護、漏電保護、過流保護。
4. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
5.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
6. 裝置外形尺寸： 1200×785×1300mm 。

三 . 主要配置及參數
1. 實驗管 4 根：紫銅管，規格： Φ80mm×1200mm ， Φ60mm×1000mm ， Φ40mm×800mm ， Φ25mm×600mm ，配套全不銹鋼框架焊接不銹鋼金屬網保護罩 4 個，安全警示牌 4 個。
2. 加熱管 4 根：功率 100W ，長度分別為 1200mm 、 1000mm 、 800mm 、 600mm 。
3. 高精度電源調節裝置 4 套，精度調節等級 0.1% 。
4.16 路巡檢儀 1 只：供電電源 220V 、 160*80 橫表、萬能輸入（含 4-20mA ）。
5. 溫度控制儀 1 只：電壓 220V 、分度號 PT100 、量程 0~400.0 ℃ 、繼電器輸出。
6. 溫度傳感器 20 個：分度號 PT100 、測量范圍 -200~420 ℃ 。
7. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；電壓表、調節旋鈕；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成 。
