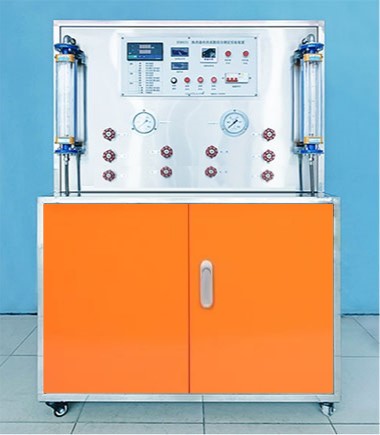

JG ACC-R031 換熱器綜合實驗臺（配三種換熱器）

一 . 實驗目的
1. 熟悉換熱器性能的測試方法。
2. 了解套管式換熱器、螺旋板式換熱器和列管式換熱器的結構特點及其性能的差別。
3. 加深對順流和逆流兩種流動方式換熱器換熱能力差別的認識。
4. 繪制換熱器傳熱性能曲線。
二 . 技術指標
1. 換熱器換熱面積（ F ）：套管式換熱器 0.56 ㎡、板式換熱器 0.688 ㎡、列管式換熱器 0.6 ㎡。
2. 工作電源：電壓 AC380V±10% 、 50Hz ，三相五線制、功率≤ 5.5kw ；安全保護：具有接地保護、漏電保護、過流保護。
3. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
4. 不銹鋼柜體實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
5. 裝置外形尺寸： 1200×700×1780mm 。

三 . 主要配置及參數
1. 套管式換熱器：換熱面積 0.56 ㎡、設計壓力：氟側 3.0Mpa ，水側 1.0Mpa 。
2. 板式換熱器：換熱面積 0.688 ㎡、設計壓力 3.0Mpa 、試驗壓力 4.5Mpa 、設計溫度 -195~200 ℃ 、重量 4.96KG 。
3. 列管式換熱器：換熱面積 0.6 ㎡、工作壓力 1.0Mpa 、工作溫度 120 ℃ 。
4. 換熱器殼程和管程采用 304 不銹鋼材質；三臺換熱器的冷、熱流體進口和出口測溫點共 12 個，冷熱流體進口壓力測點共 2 個。
5. 冷、熱水箱： 304 不銹鋼材質，冷水箱容積約 160L ，熱水箱容積約 20L ，配有液位計。
6. 冷熱兩用增壓水泵 2 臺：電壓 220V 、功率 120W 、額定流量 10L/min 、額定揚程 12m 。
7. 流量測量與調節：法蘭連接式轉子流量計 2 個、液體、 40~400L/H 。
8. 壓力表 2 只：精度等級： 1.6 級，量程： 0~0.25Mpa 。
9.U 型電加熱管 3 個：電壓 220V 、加熱功率 1500W 。
10.16 路巡檢儀：供電電源 220V 、 60*80 橫表、萬能輸入（含 4-20mA ）。
11. 溫控儀：電壓 220V 、 1 路繼電器輸出，繼電器容量 10A 、溫控測控范圍： -30~300 ℃ 、分辨率 0.1 ℃ 、 4 米溫控線。
12. 調壓模塊無級（固態繼電器）：無極調節加熱模塊。
13. 溫度傳感器 13 個：分度號 PT100 、測量范圍 -200~420 度。
14. 銅閘閥 1 批；編制軟管 1 批；管道、彎頭、三通、活接、球閥： 304 不銹鋼材質。
15. 電源控制系統：控制箱面板采用深藍色楷體；三相智能電流表；數字電壓表；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成。

。
