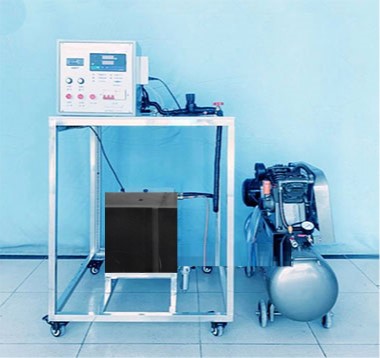

絕熱節流效應測定儀實驗裝置 JG ACC-R251 絕熱節流效應測定儀
一 . 實驗目的
當氣體在管道中流動時，由于局部阻力，如遇到縮口和調節閥門時，其壓力顯著下降，這種現象叫做節流。工程上由于氣體經過閥門等流阻元件時，流速大時間短，來不及與外界進行熱交換，可近似地作為絕熱過程來處理，稱為絕熱節流。
能夠測定氣體絕熱節流前后狀態參數變化，能夠驗證氣體絕熱節流過程狀態參數變化趨勢，計算絕熱節流的微分效應和積分效應。
二 . 技術指標
1. 工作電源：電壓 380V±10% ， 50Hz ，三相五線， 6.2KW 。安全保護：具有接地保護、漏電保護、過流保護。
2. 需要外接水龍頭和地漏。
3. 裝置外形尺寸：（長 * 寬 * 高） 2100*1000*1500mm
三 . 主要配置及參數
1. 空壓機 1 臺：功率 2.2KW ，排氣壓力 1.25MPa 。
2. 螺旋式加熱帶， φ10*1000mm ，數顯溫控。
3. 加熱管， U 型， 220V/1500W 。
4. 八通道帶 485 通訊巡檢儀，溫控表，漏保、按鈕、繼電器，固態繼電器等。
5. 風壓變送器， 0-10Kpa 。
6. 壓力變送器， 0-1MPa 。
7. 溫度傳感器， PT100 。
8. 水箱 1 個： 304 不銹鋼材質，外纏保溫棉。
9. 節流閥， DN25 ；減壓閥，不銹鋼。
10. 不銹鋼三通、彎頭、變徑接頭、六角外絲接頭、卡盤等。
11. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、帶燈自鎖按鈕開關（正泰）等組成，控制箱面板采用深藍色楷體。 12. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）
。
