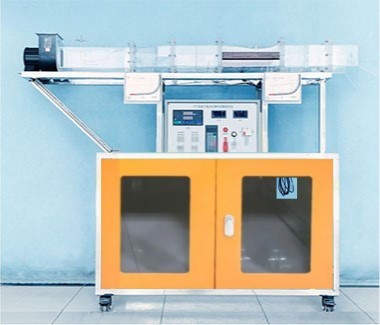

強迫對流空氣橫掠平板放熱實驗裝置設備 JG ACC-R011 型 強迫對流空氣橫掠平板放熱系數測試裝置
一 . 實驗?zāi)康?
1. 了解對流換熱的實驗研究方法。
2. 了解空氣流速及平板壁面溫度的測量的方法，測定空氣橫掠平板平均表面?zhèn)鳠嵯禂?shù)，根據對受強迫運動放熱過程的相似分析，并將結果整理成準則關系式。
3. 學習測量風速、溫度、熱量的基本技能。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 工作電源：電壓 AC220V±10% 、 50Hz ，單相三線制，功率≤ 1500w ；安全保護：具有接地保護，漏電保護，過流保護。
3. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
4.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
5. 裝置外型尺寸： 1950×500×1550mm 。
三 . 主要配置及參數
1. 實驗裝置主要由風道、進口集流段、整流格柵段、平板試件、平板加熱器等組成：
①矩形風道：材質透明有機玻璃、壁厚 6mm ；包含風道壓力和空氣溫度測量段、試件段、變徑段（測腔體溫度），測速段和風機段。
②進口集流段、整流格柵段：材質 304 不銹鋼。
③平板試件 2 塊：尺寸 280mm*196mm*3mm ，表面黑度 ε=0.2 ，導熱系數 λ=15(W/m ℃ ) 。
④平板加熱器：云母片纏繞加熱絲，尺寸 300mm*200mm*8.4mm ，加熱功率 500W ，內有 4 路溫度。 2. 離心風機 1 臺：電壓 220V 、功率 330W 、頻率 50HZ 、轉速 2800r/min 、風量 13m3/min 、風壓 460Pa 、絕緣 B 級。
3. 變頻器 1 臺： AC220V 、功率 750w 、 0.75kw 、單項進單項出、 0 ～ 50HZ 變頻調節風量。
4.L 型畢托管 1 個： 304 不銹鋼材質，系數 0.999~0.998 。
5. 紅油斜管微壓計 2 個： Dwyer 、 -10~600pa ，含紅油 1 瓶，雙色管 1 條。
6. 八通道巡檢儀 1 個：供電電源 220V 、 160*80 橫表、萬能輸入（含 4-20mA ）。
7. 溫度傳感器 8 個：分度號 PT100 ，測溫范圍： -200 ℃ ~420 ℃ ，測量精度 0.1 ℃ 。
8. 數顯電壓表：量程 AC500V ，測量精度 0.5% 。
9. 數字電流表：量程 AC10A 。
10. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；電位器、變頻器控制面板、調節旋鈕；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成
。
