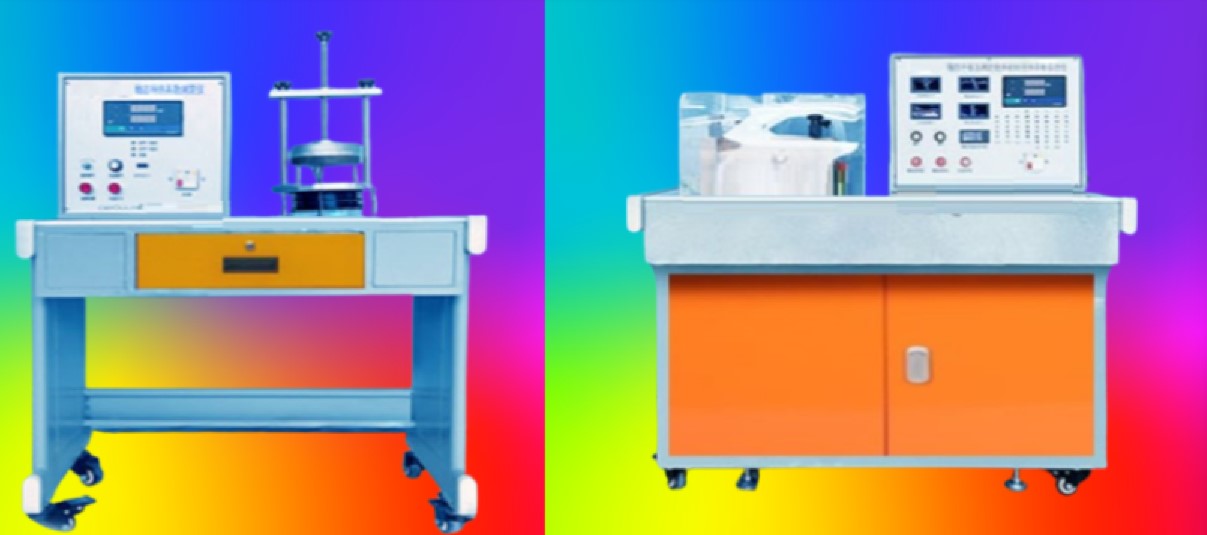

穩態導熱系數測定儀 JG ACC-R021 型 穩態平板法測定絕熱材料導熱系數實驗臺

JG ACC-R101 型 穩態導熱系數測定儀
一 . 實驗目的
1. 在一次試驗中可同時做出導熱系數、導溫系數和比熱試驗。
2. 適用于測定各種金屬材料、非金屬材料的導熱試驗。
3. 工作電源： AC220V 、 50Hz 。
4. 熱源：加熱銅塊，采用 36V 安全電壓加熱。
5. 測試材料：塊狀或圓柱狀的金屬、非金屬材料，加圍框可測試粉狀、膠狀、顆粒狀材料。
6. 測量溫度范圍：室溫～ 250 ℃ ，最高可達 550 ℃ ，精度 ±1 ℃ 。
7. 導熱系數測量精度：≤ 10% 。
8. 試樣尺寸： Φ130 （ ±20 ） × （ 1-100 ） mm 。
9. 導熱系數測試范圍： 0.1 ～ 300w/mok 。

下面介紹 JG ACC-R021 型 穩態平板法測定絕熱材料導熱系數實驗臺

一 . 實驗目的
1. 鞏固和深化穩定導熱過程的基本理論，學習用平板法測定絕熱材料導熱系數的實驗方法和技能。
2. 測定試驗材料的導熱系數。
3. 確定試驗材料導熱系數與溫度的關系。
二 . 技術指標
1. 工作環境：常溫、常壓下運行。
2. 符合 GB/T 10294-2008/ISO 8302 ： 1991 （絕熱材料穩態熱阻及有關特性的測定 - 防護熱板法）要求。
3. 實驗工況改變熱平衡時間：≦ 30 分。
4. 導熱系數測試范圍： 0.01~1.6W/mK ，測量精度 3% 。
5. 工作電源 AC220V 、 50Hz±10% 、 50Hz ，功率≤ 450W ，安全保護：具有接地保護，漏電保護，過流保護。
6. 裝置外形尺寸： 1170×600×1200mm 。
三 . 主要配置及參數
1. 雙面冷卻實驗臺本體：
　　　 ①水套：材質 FR-4 環氧樹脂板絕緣板、壁厚 30mm 、尺寸 330mm*330mm 。
　　　 ②銅板 4 塊：尺寸 300*300mm 、厚度 5mm 。
　　　 ③試件 2 塊：材質灰色 PVC 、壁厚 15mm 、尺寸 280mm*280mm 。
2. 硅膠加熱片：尺寸 309mm*309mm 、電壓 DC24V 、主加熱功率 150W 、輔加熱功率 150W 。
3. 水泵 1 臺：電壓 24V 、功率 28.8W 、流量 600L/h 、揚程 7m 。
4. 水箱 1 個：材質 PP 、壁厚 10mm 、尺寸 440mm*300mm*300mm 。
5. 高精度電流電壓調節裝置 1 臺：精度調節等級 0.1% ，數顯 0~24V ， 20A 、功率 ,480W 。
6.8 路巡檢儀：供電電源 220V 、 160*80 橫表、萬能輸入（含 4-20mA ）。
7. 溫度傳感器 6 個：分度號 K 型、測量范圍 0~1100 ℃
8. 溫度傳感器 1 個：分度號 K 、測量范圍 0~800 ℃ 。
9. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；旋轉按鈕；正泰電器：帶燈自鎖按鈕開關、漏電保護器等組成。
10. 雙面亞光密紋噴塑實驗桌（配萬向輪及禁錮腳、調整角可調整桌面水平及固定）

。
