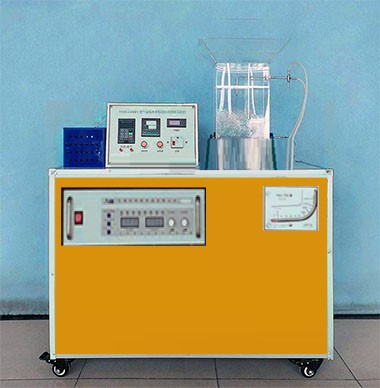

超高溫動能實驗測定裝置 JG ACC-R221 型 空氣縱掠單管強迫對流換熱實驗臺

一 . 裝置特點
　　 空氣縱掠單管強迫對流換熱實驗臺（超高溫動能實驗測定裝置）使用直流電源給試件加熱，不銹鋼試件電阻較小，電路中串聯標準電阻，以防止試件短路。在試件內部插入一熱電偶用于測量試件的溫度。實驗臺配備變頻器，管道內風量可調節。
二 . 實驗目的
1. 了解實驗裝置的原理、測試系統及測試方法。
2. 通過對實測數據的整理，計算空氣橫掠單管表面的平均對流換熱系數 α ，并將實驗數據整理成準則方程式。
三 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 工作電源：電壓 AC220V±10% 、 50Hz ，單相三線制，功率≤ 3300w ；安全保護：具有接地保護、漏電保護、過流保護。
3. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
4.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
5. 裝置外形尺寸： 1000×450×1300mm 。
四 . 主要配置及參數
1. 風洞：透明有機玻璃材質，包括風機出口擴大段、等截面直流段、出口擴大段。
2. 大功率直流恒壓恒流電源：工作電壓 220V 、輸出電壓 0~20V 、輸出電流 0~100A 。
3. 離心風機 1 臺：壓 220V 、功率 330W 、頻率 50HZ 、轉速 2800r/min 、風量 13m3/min 、風壓 460Pa 、絕緣 B 級。
4. 變頻器 1 個：電壓 220V 、功率 0.75kw 、單進單出。

5. 加熱試件：直徑 4mm 不銹鋼管、直徑 5mm 不銹鋼管、直徑 6 不銹鋼管
6. 畢托管 1 個： 304 不銹鋼材質、系數 0.998 。
7. 紅油斜管微壓計 1 個： Dwyer 、 -10~600pa 、含紅油 1 瓶、雙色管 1 條。
8. 溫度傳感器 1 個：分度號 PT100 、測量范圍 -200~420 度。
9. 溫控儀 1 個：電壓 220V 、分度號 PT100 、量程 0~400.0 ℃ 、繼電器輸出。
10. 溫控儀 1 個：電壓 220V 、 1 路繼電器輸出、繼電器容量 10A 、溫控測控范圍 -30~300 ℃ 、分辨率 0.1 ℃ 、 4 米溫控線。
11. 萬用表 1 個：直流電壓 0.1mV~1000V± （ 0.5 ％ +3 ）、交流電壓 0.001V~750V± （ 0.8 ％ +5 ）、直流電流 0.1μA~20A± （ 0.8 ％ +10 ）、交流電流 0.01mA~20A± （ 2.0 ％ +5 ）、電阻 0.1Ω~20MΩ± （ 0.8 ％ +3 ）、電容 1nF~20000uF± （ 2.5 ％ +20 ）、操作方式手動量程、 NCV 測量。
12. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；數顯溫控表；數顯溫度表；變頻器控制面板；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成

。
