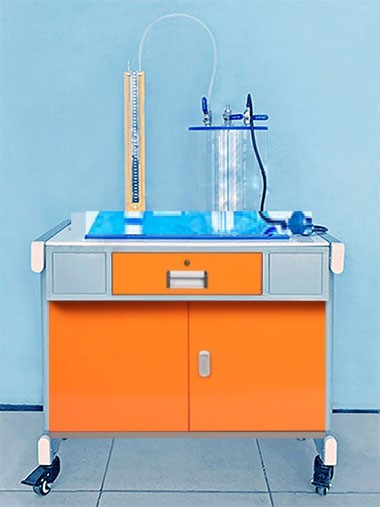

空氣絕熱指數測定裝置 JG ACC-R003 型 組合氣體可逆絕熱測定實驗裝置
一 . 實驗目的
1. 學習測定空氣的比熱容比的一種方法。了解絕熱、等容的熱力學過程及有關狀態方程。
2. 觀察和分析熱力學系統的狀態和過程特征，掌握實現等值過程的方法。
3. 測定空氣的比熱容比，比定壓熱容，比定容熱容。
二 . 技術指標
裝置外形尺寸： 875mm*450mm*1270mm 。
三 . 主要配置及參數
1.U 型壓力計：量程 ±2000pa 。
2. 空氣加壓裝置 1 套。
3. 一字柄式黃銅寶塔球閥 3 個：外絲 -φ8 。
4. 剛性密閉容器：透明有機玻璃材質，壁厚 5mm ，容積約 15L 。
5. 加壓氣囊 1 個、洗耳球 1 個；透明硅膠管： φ12mm 。
6. 雙面亞光密紋噴塑實驗桌（配抽屜、萬向輪及禁錮腳、調整角可調整桌面水平及固定）。

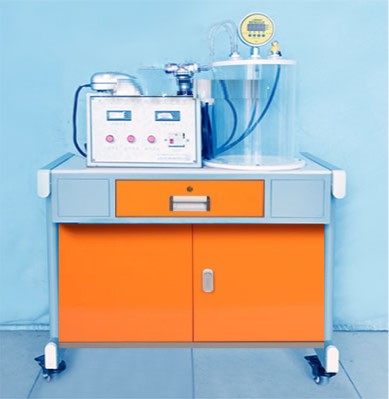

下面介紹 JG ACC-R003B 型 空氣絕熱指數測定裝置
一 . 實驗目的
1. 學習測定空氣的比熱容比的一種方法。了解絕熱、等容的熱力學過程及有關狀態方程。
2. 觀察和分析熱力學系統的狀態和過程特征，掌握實現等值過程的方法。
3. 了解壓力傳感器和電流型集成溫度傳感器的工作原理并掌握其使用方法。
4. 測定空氣的比熱容比，比定壓熱容，比定容熱容。
二 . 技術指標
1. 工作電源 AC220V 、 50Hz ，單相三線制、功率≤ 200W ；安全保護：具有接地保護、漏電保護、過流保護。
2. 裝置外形尺寸： 875mm*450mm*1230mm 。
三 . 主要配置及參數
1. 貯氣瓶：材質透明有機玻璃、壁厚 5mm 、容積約 15L 。
2. 氣泵 1 臺：電壓 220V 、功率 5W 、排氣量 7.2L/min 、功率可調、出氣口兩個。
3. 智能數顯壓力測控儀：電壓 220V 、量程 0~10KPa 、螺紋連接 M20*1.5 、徑向安裝、精度 0.5 ％ FS 。
4. 溫控儀 1 只：電壓 220V 、 1 路繼電器輸出、繼電器容量 10A 、溫控測控范圍 -30~300 ℃ 、分辨率 0.1 ℃ 、環境要求 -10 ℃ ~60 ℃ 、 4 米溫控線。
5 壓力表 1 只：雙普力、量程 0~0.25MPa
6. 電磁閥 2 個：電壓 AC220V 、功率 2W 、 DN15 內絲、常閉型。
7. 彈簧式安全閥 1 只：排放壓力 0.1MPa 、 1/2 外絲接口、材質：銅。
8. 洗耳球、透明硅膠管 2 米。
9. 雙面亞光密紋噴塑實驗桌（配抽屜、萬向輪及禁錮腳、調整角可調整桌面水平及固定）。
10. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；正泰電器：帶燈自鎖按鈕開關 3 只、漏電保護器等組成。
。
