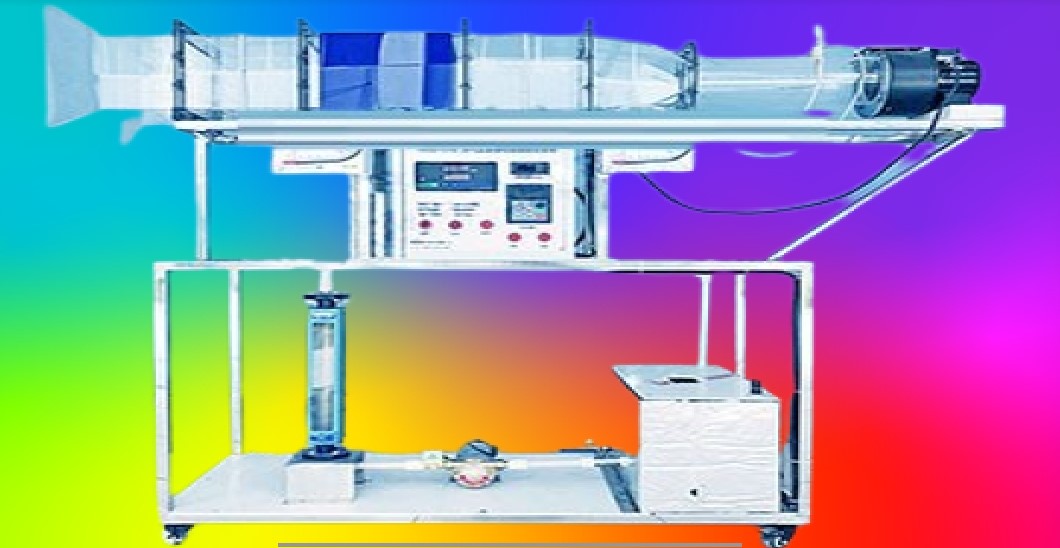

空氣加熱器性能測試實驗裝置 JG ACC-Z015 型 空氣加熱器性能測試實驗臺

一 . 實驗?zāi)康?
1. 測量換熱器的傳熱系數和阻力。
2. 本實驗臺是空氣通過翅片換熱器的流通阻力，測試風速，利用水箱加熱使熱水通過換熱器的流通阻力，測試流量和溫度，從而實現氣—液翅片管換熱器的換熱量，確定傳熱系數。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 加熱器功率： 4.5KW 。
3. 工作電源 AC220V 、 50Hz 、單相三線制、功率 10KW ，安全保護：具有接地保護、漏電保護、過流保護。
4. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。 5. 裝置外形尺寸： 1500×500×1650mm 。
三 . 主要配置及參數
1. 氣 [ 空氣 ] — 液 [ 熱水 ] 換熱式。
2. 實驗風洞 1 只：透明有機玻璃材質。
3. 風機：電壓 220V 、功率： 330W 、轉速： 2800rpm 。
4. 變頻器 1 套：控制風機轉矩調節風量大小。
5. 翅片管 1 套。
6. 水泵、轉子流量計： 40 － 400L/h 。
7. 測量系統：畢托管 1 個，紅油斜管微壓計 2 個： Dwyer 、 -10~600pa 、含紅油 1 瓶、雙色管 1 條。。
8. 溫度巡檢儀 1 臺、溫控儀 1 臺
9. 不銹鋼電熱水箱和水循環系統。
10. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、帶燈自鎖按鈕開關（正泰）、變頻器控制面板、線槽等組成，控制箱面板采用深藍色楷體。 11. 不銹鋼框架實驗臺（ 38*38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成

。
