氣體應對截面自傳熱能瞬態熱線法非金屬固體導熱系數測試儀 JG ACC-R241 非 [ 準 ] 穩態導熱儀

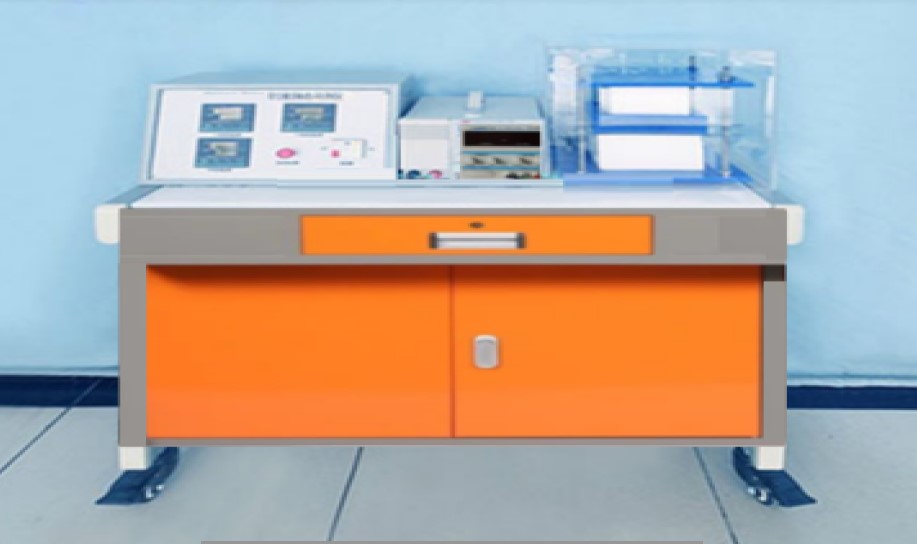

非準穩態導熱儀實驗裝置 JG ACC-R241 非 [ 準 ] 穩態導熱儀
　　　　　　　　　 （瞬態熱線法非金屬固體導熱系數測試儀 -- 氣體應對截面自傳熱能實驗測定系統）
一 . 實驗目的
1. 鞏固非穩態導熱的基本理論，學習用熱線法測定非金屬固體的導熱系數的實驗方法和測試技能。
2. 實際測定被試材料的導熱系數。
3. 繪制出材料的導熱系數 與溫度的關系曲線。
二 . 技術指標
1. 工作電源 AC220V 、 50Hz ，單相三線制、功率 50W 。安全保護：具有接地保護、漏電保護、過流保護。
2. 裝置外形尺寸： 800×450×1200mm 。
三 . 主要配置及參數
1. 有機玻璃框架（ 310×310×350mm ），四柱電鍍螺拴連接固定件 ( 螺栓 φ10mm) ，雙層苯板保溫塊（厚度 115mm ），有機玻璃試件 (4 片， 120×120×10mm) 。
2. 兩片加熱器：加熱器阻值 12Ω 、最大發熱功率 12W 。
3. 熱絲：直徑 0.5mm-0.3mm 。

3. 穩壓直流開關電源：輸入電壓： 110V/220V±15 ％，輸出電壓： 0~48V-6A 。額定功率： 150w, 尺寸： 160×98×42mm 。數顯電位差計直接顯示溫度和 mV ，并配有各種測量儀表。
4.8 路溫度巡檢儀
5. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、帶燈自鎖按鈕開關（正泰）等組成，控制箱面板采用深藍色楷體。
6. 雙面亞光密紋噴塑實驗桌（配萬向輪及禁錮腳、調整角可調整桌面水平及固定）

。
