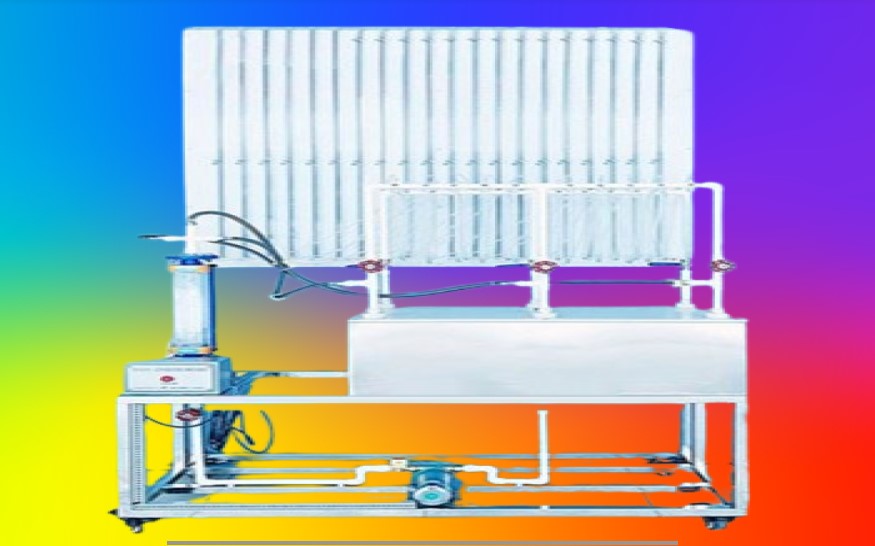

過熱器流量分配實驗裝置 JG ACC-R291 過熱器流量分配實驗臺
一 . 實驗?zāi)康?
1. 驗證過熱器聯箱的 Z 型連接管屏中的流量分配特性。
2. 驗證過熱器聯箱的 U 型連接管屏中的流量分配特性。
3. 測定分配聯箱與匯集聯箱在不同聯接形式下的靜壓分布。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行，工作電源： AC220V ， 50HZ ，單相三線制，功率 200W 。安全保護：具有接地保護，漏電保護，過流保護。
2. 電源線路及控制線的安裝：使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
3. 裝置外型尺寸： 1260×400×2200mm 。
三 . 主要配置及參數
1. 匯集聯箱：總長 700mm 、內徑 φ16mm ， PVC 材質；
2. 分配聯箱：總長 700mm 、內徑 φ16mm ， PVC 材質；
3. 流量計 1 個：玻璃轉子流量計，量程 600L/h ；
4. 連接形式轉換閥 6 個，回水管 1 個，閥門若干；
5. 水泵 1 個：額定流量 0.5m3/h ，最高揚程 17m ，輸入電壓 220V/50Hz ； 6. 蛇形管 10 個：內徑 φ6mm ，有機玻璃材質；
7. 測壓板：白色 6mm 厚 PP 板，長 1260mm 高 1200mm ，配 20 根 Φ8*1200mm 有機玻璃測壓管，每根管子貼有刻度紙，利用測壓管中液柱的放大作用，便于讀數；
8.304 不銹鋼供水箱： 800×400×300mm ；
9. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、帶燈自鎖按鈕開關、線槽等組成，控制箱面板采用深藍色楷體。
10. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
。
