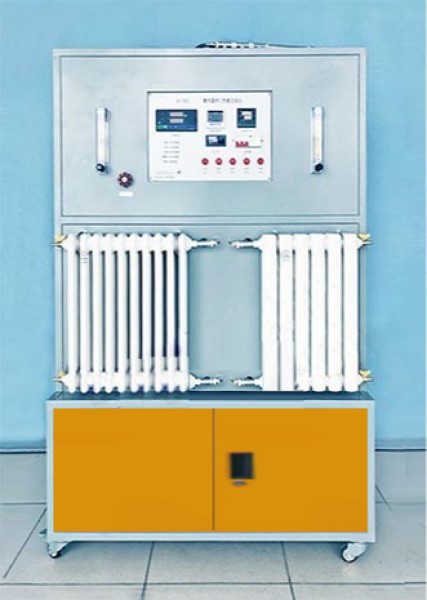

散熱器熱工性能實驗裝置 JG ACC-Z001 型 散熱器熱工性能實驗臺
一 . 實驗?zāi)康?
1. 通過實驗了解散熱器熱工性能測定方法及低溫水散熱器熱工實驗裝置的結構。
2. 測定散熱器的散熱量 Q ，計算分析散熱氣的散熱量與熱媒流量 G 和溫差 ΔT 的關系。
3. 可進行散熱器的阻力測試。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行，實驗室保持通風干燥。
2. 供水溫度 : ≤ 90 ℃ 。
3. 工作電源：電壓 AC380V±10% 、 50Hz ，三相五線制、功率≤ 4850kw ；安全保護：具有接地保護、漏電保護、過流保護。
4. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
5. 不銹鋼柜體實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
6. 裝置外形尺寸： 1200×500×1900mm 。
三 . 主要配置及參數
1. 散熱器：鋼制三柱散熱器，換熱面積 3.2m2 ；鋼制二柱散熱器，換熱面積 2.6m2 。
2. 加熱水箱：材質 304 不銹鋼、壁厚 2mm 。
3.U 型加熱管 3 個：電壓 220V 、功率 1500W 。
4. 恒溫水箱：材質 304 不銹鋼、壁厚 1.5mm 。
5. 循環水泵：電壓 220V 、功率 120W 、額定流量 10L/min 、額定揚程 12m 。
6. 流量測量與調節：面板式玻璃轉子流量計 2 只、液體、 16-160L/H 。
7.8 路巡檢儀 1 只：供電電源 220V 、 160*80 橫表、萬能輸入（含 4-20mA ）。
8. 溫度控制儀 1 只：電壓 220V 、分度號 PT100 、量程 0~400.0 ℃ 、繼電器輸出。
9. 溫度傳感器 6 個：分度號 PT100 、測量范圍 -200~420 ℃ 、分辨率 0.1 ℃ 。
10. 不銹鋼球閥 5 個、銅閘閥 1 個、管路采用 304 不銹鋼編織軟管。
11. 電源控制系統：控制箱面板采用深藍色楷體；電流表、電壓表；時間控制器；正泰電器：帶燈自鎖按鈕開關、漏電保護器等組成。
。
