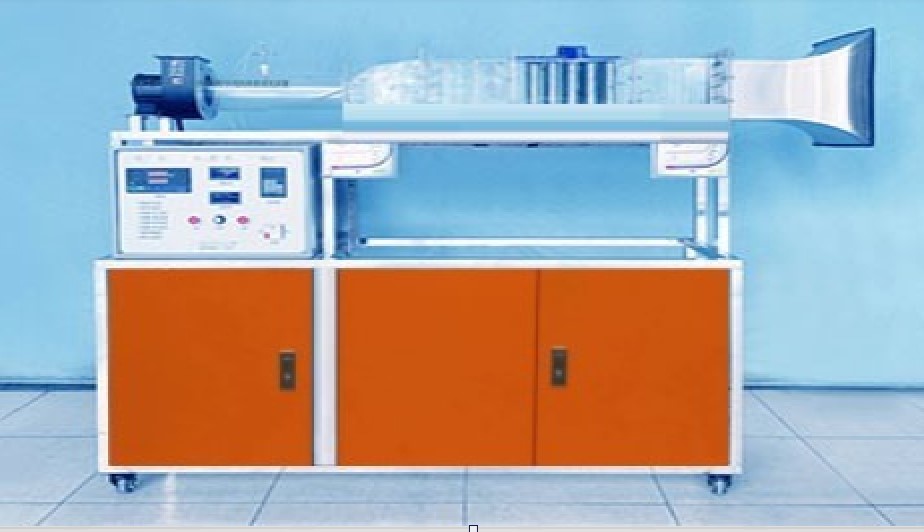

強迫對流管簇管外放熱系數測定實驗臺設備 JG ACC-R232 型 強迫對流管簇管外放熱系數測定裝置
一 . 實驗目的
1. 了解對流放熱實驗的基本方法和特點；
2. 學會翅片管束管外放熱和阻力的實驗研究方法，管簇表面平均對流放熱系數 α 的實驗測定方法，并將實驗數據整理成準則方程式；
3. 鞏固和運用傳熱學課堂講授的基本概念和基本知識。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 工作電源：電壓 AC220V 、 50Hz ，單相三線制、功率≤ 930w 。安全保護：具有接地保護、漏電保護、過流保護。
3. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
4. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
5. 裝置外形尺寸： 1950×500×1550mm 。
三 . 主要配置及參數
1. 組合式風洞：透明有機玻璃材質，壁厚 6mm 。
