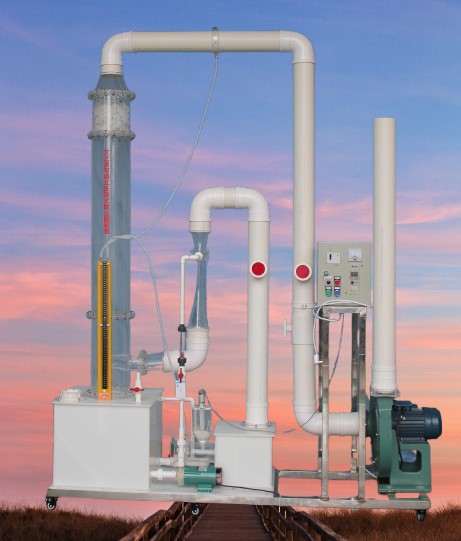

實驗裝置JGTG-511-I 文丘里可調式洗滌式除塵器實驗裝置

一、原理、用途及特點：

文丘里洗滌器是一種高效高能耗濕式除塵器，含塵氣體以高速通過喉管，水在喉管處注入并被高速氣流霧化，塵粒與液（水）滴之間相互碰撞使塵粒沉降。這種除塵器結構簡單，對 0.5 ～ 5um 的塵粒除塵效率可達 99% 以上，但壓降，能耗較大。該洗滌器常用于高溫煙氣降溫和除塵，經改進的文丘里除塵器的形式很多，應用也很廣泛。文丘里洗滌器主要由文丘里管（簡稱文氏管）和脫水器兩部分組成。文氏管有進氣管、收縮管、噴嘴、喉管、擴散管、連接管組成。脫水器也叫除霧器，上端有排氣管，用于排出凈化后的氣體；下端有排塵管道接沉淀池，用于排出泥漿。

二、主要技術參數及指標：

1 、環境溫度： 5℃ ～ 40℃ 、

2 、系統風量 50~300m 3 /h

3 、除塵效率： 90~99% ，

4 、壓力降： <3000Pa

5 、裝置外形尺寸：長 2300mm 寬 500mm 高 2300mm 、

6 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 1 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
7 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路； 、

三、主要配置：

1 、 文丘里可調 除塵器 1 套、 透明有機玻璃材質、壁厚 8 mm 、 含 卸除灰塵裝置；

2 、 通過喉管噴嘴可調 裝置 1 套

3 、 貯液 箱 1 只、 白色 PP 板 材質 、厚度 8 mm ， 50 0 × 5 00 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

4 、 流量測量與調節： 進水 流量 計 1 只 ：量程 10 0~ 100 0L/h ；

5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ） 功率 30 W ；

6 、 有機玻璃粉塵自動加料裝置 1 套： 立 式加料；
7 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；
8 、 人工監測進出口 2 組、測壓環 2 組、透明測壓軟管 1 批；
9 、 離心通風機 1 臺： 電源電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ；
10 、 變頻器 1 套：控制風機轉矩調節風量大??；
11 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
1 2 、 ? 110 連接管路及控制球閥
1 3 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。

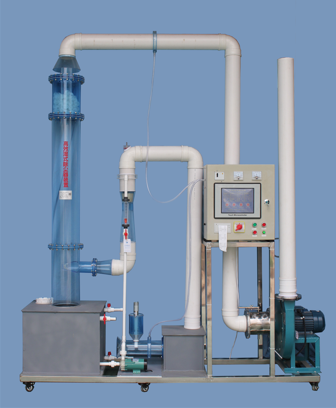

JGTG-511-II 數據采集 文丘里可調洗滌式除塵器實驗裝置

一、原理、用途及特點：

文丘里洗滌器是一種高效高能耗濕式除塵器，含塵氣體以高速通過喉管，水在喉管處注入并被高速氣流霧化，塵粒與液（水）滴之間相互碰撞使塵粒沉降。這種除塵器結構簡單，對 0.5 ～ 5um 的塵粒除塵效率可達 99% 以上，但壓降，能耗較大。該洗滌器常用于高溫煙氣降溫和除塵，經改進的文丘里除塵器的形式很多，應用也很廣泛。文丘里洗滌器主要由文丘里管（簡稱文氏管）和脫水器兩部分組成。文氏管有進氣管、收縮管、噴嘴、喉管、擴散管、連接管組成。脫水器也叫除霧器，上端有排氣管，用于排出凈化后的氣體；下端有排塵管道接沉淀池，用于排出泥漿。

二、主要技術參數及指標：

1 、環境溫度： 5℃ ～ 40℃ 、

2 、系統風量 50~300m 3 /h

3 、除塵效率： 90~99% ，

4 、壓力降： <3000Pa

5 、裝置外形尺寸：長 2300mm 寬 500mm 高 2300mm 、

6 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 1 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
7 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路； 、

三、主要配置：

1 、 在線 進 、出 粉塵濃度檢測系統（進口傳感器） 2 套： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套：遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：
6 、 文丘里可調 除塵器 1 套、 透明有機玻璃材質、壁厚 8 mm 、 含 卸除灰塵裝置；

7 、 通過喉管噴嘴可調 裝置 1 套

8 、 1 貯液 箱 1 只、 白色 PP 板 材質 、厚度 8 mm ， 50 0 × 5 00 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

9 、 流量測量與調節： 進水 流量 計 1 只 ：量程 10 0~ 100 0L/h ；

10 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ） 功率 30 W ；

11 、 有機玻璃粉塵自動加料裝置 1 套： 立 式加料；
12 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；
13 、 人工監測進出口 2 組、測壓環 2 組、透明測壓軟管 1 批；
14 、 離心通風機 1 臺： 電源電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ；
15 、 變頻器 1 套：控制風機轉矩調節風量大??；
16 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
17 、 ? 110 連接管路及控制球閥
18 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。

四、軟件組成 :

公司提供與本裝置的實物配套使用 3D 交互式動態仿真軟件 1 套、 ( 虛擬實訓系統 ) 。

⑴ 、 3D 軟件界面并有工具欄項目內容： ⑵ 、 3D 仿真演示軟件與設備使用內容完全一致； ⑶ 、 3D 仿真軟件屏幕大小尺寸可以編程； ⑷ 、整套軟件與設備實驗過程流程動畫 ；⑸、 帶視頻講解功能 。

。
