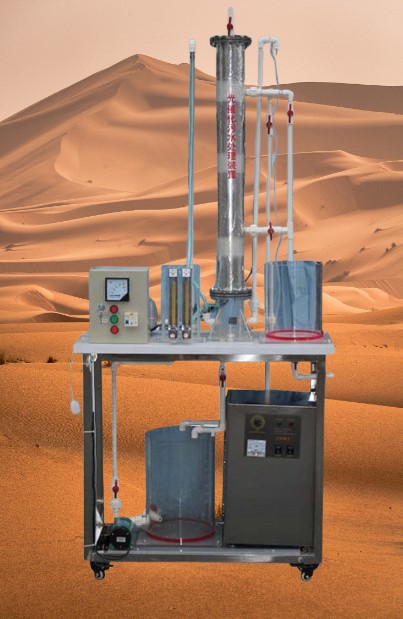

實驗裝置一級實驗處理 JGTG-410 型光催化滲漏液間歇式實驗裝置
一、 實驗 說明：
多相光催化反應引起人們的濃厚興趣，科學家們對此進行大量的研究，探索該過程的原理，致力提高光催化效率。目前，在多相光催化反應所使用的半導體催化劑中，以其無毒、催化活性高、氧化能力強、穩定性好最為常用。但由于的帶隙較寬，能利用的太陽能僅占總太陽光強的大約 3 ％。為了提高對太陽能的利用率，并積極改善催化效率，人們已進行了大量的研究工作，如采取一些表面修飾改性技術，設計研制高效能反應器等。利用半導體光催化作用可有效地降解和消除有害污染物。近年來，半導體多相光催化作為一項新的污染治理技術，日益受到重視。它在廢水處理中的應用潛力，已有許多文獻報道。大量研究證實，染料、表面活性劑、有機鹵化物、農藥、油類、氰化物等都能有效地進行光催化反應，脫色、去毒，礦化為無機小分子物質，從而消除對環境的污染。目前，國內外對于光催化的基礎理論和實踐應用方面的研究工作已有大量報道，本文試就近年來光催化反應及其在廢水處理中應用的研究進展中。
二、技術指標及參數 ：
1 、環境溫度： 5 ℃ ～ 40 ℃ ；
2 、處理水量： 1 0 ～ 2 0L/h ；
3 、曝氣池： HRT ＝ 5.6h ；
4 、紫外線殺菌 燈： ? 2 0mm× 5 00mm
5 、光催化反應柱 ： ? 10 0mm× 10 00mm ；
6 、裝置外形總尺寸： 8 00 × 40 0 × 1300 mm
7 、 電源 220V 單相三線制 功率 500W
三、主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 8 mm ， 20 0 × 30 0 × 30 0mm 、底板上安裝有放空閥，方便將水排凈；
2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 8 mm ， 20 0 × 30 0 × 30 0mm ，底板上安裝有放空閥，方便將水排凈；
3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 6 W 、轉速 12 0rpm ）、 （含調速器 1 只）、
4 、 光催化反應柱 1 套、 透明有機玻璃材質、壁厚 6 mm ， 規格： ? 100 × 100 0mm ； 含 石英管 1 只，紫外燈 1 只、
5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；
6 、 氣 泵 1 臺、功率 ： 20 W 、 最大 氣 量： 8 L/min ， 帶 微 孔 曝氣 管 1 套、
7 、臭氧發生器 1 臺、 產氣 3 g/h 、空氣源、風冷、氣量可調節、殺菌效率： >99% ； 304 不銹鋼外殼，抗氧化能力強；
8 、流量測量與調節：進水 流量計 1 只、 （ LZS-15 、 量程 6 ~ 6 0L/h ）
9 、流量測量與調節： 氣體流量計 1 只 、 （ LZB-10 、 量程 3 0 ~ 30 0L/h ）
10 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
11 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
12 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
JGTG-411 型 光催化滲漏液間歇式實驗 （二級實驗處理）
一、 實驗 說明：
多相光催化反應引起人們的濃厚興趣，科學家們對此進行大量的研究，探索該過程的原理，致力提高光催化效率。目前，在多相光催化反應所使用的半導體催化劑中，以其無毒、催化活性高、氧化能力強、穩定性好最為常用。但由于的帶隙較寬，能利用的太陽能僅占總太陽光強的大約 3 ％。為了提高對太陽能的利用率，并積極改善催化效率，人們已進行了大量的研究工作，如采取一些表面修飾改性技術，設計研制高效能反應器等。利用半導體光催化作用可有效地降解和消除有害污染物。近年來，半導體多相光催化作為一項新的污染治理技術，日益受到重視。它在廢水處理中的應用潛力，已有許多文獻報道。大量研究證實，染料、表面活性劑、有機鹵化物、農藥、油類、氰化物等都能有效地進行光催化反應，脫色、去毒，礦化為無機小分子物質，從而消除對環境的污染。目前，國內外對于光催化的基礎理論和實踐應用方面的研究工作已有大量報道，本文試就近年來光催化反應及其在廢水處理中應用的研究進展中。
二、技術指標及參數 ：
1 、環境溫度： 5 ℃ ～ 40 ℃ ；
2 、處理水量： 1 0 ～ 2 0L/h ；
3 、曝氣池： HRT ＝ 5.6h ；
4 、紫外線殺菌 燈： ? 2 0mm× 5 00mm
5 、光催化反應柱 ： ? 10 0mm× 7 00mm ；
6 、光催化反應池 ： 30 0mm× 4 00mm× 3 00mm ；
7 、外形總尺寸 12 00 × 50 0 × 1300 mm
8 、 電源 220V 單相三線制 功率 500W
三、主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 8 mm ， 20 0 × 30 0 × 30 0mm 、底板上安裝有放空閥，方便將水排凈；
2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 8 mm ， 20 0 × 30 0 × 30 0mm ，底板上安裝有放空閥，方便將水排凈；
3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 6 W 、轉速 12 0rpm ）、 （含調速器 1 只）、
4 、一級 光催化 反應柱 1 套、 透明有機玻璃材質、壁厚 6 mm ， 規格： ? 100 × 100 0mm ； 含 石英管 1 只，紫外燈 1 只、
5 、二級 光催化 反應池 1 套、 透明有機玻璃材質、壁厚 10 mm ， 規格： 35 0 × 30 0 × 30 0mm 、
6 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；
7 、 氣 泵 1 臺、功率 ： 20 W 、 最大 氣 量： 8 L/min ， 帶 微 孔 曝氣 管 1 套、
8 、臭氧發生器 1 臺、 產氣 3 g/h 、空氣源、風冷、氣量可調節、殺菌效率： >99% ； 304 不銹鋼外殼，抗氧化能力強；
9 、 模擬太陽光光催化老化試驗長弧氙燈 1 只、 功率 ： 1000W
10 、流量測量與調節：進水 流量計 2 只、 （ LZS-15 、 量程 6 ~ 6 0L/h ）
11 、流量測量與調節： 氣體流量計 1 只 、 （ LZB-10 、 量程 3 0 ~ 30 0L/h ）
12 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
13 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
14 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成
。
