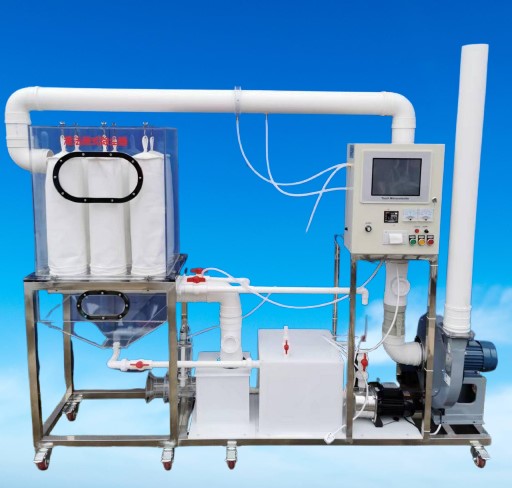

實驗裝置JGTG-509-II 數據采集 濕法袋式除塵器實驗裝置

一、原理 、用途及特點：

布袋除塵器由于其高效穩定除塵效果目前正得到越來越廣泛的應用。一些研究者嘗試擴大布袋除塵器的應用領域如脫硫除塵一體化，濕式布袋除塵器就是其中的一種。其結構型式與普通布袋除塵器類似，不同處在于采用液體沖洗清灰，設想的功能是提高布袋除塵器對高溫氣體的應對能力，同時洗滌去除氣體中的一些有害組分。本設備為濕式布袋凈化實驗原理演示裝置。

二、技術指標及參數：

1 、使用環境溫度： 5℃ ～ 40℃ 、

2 、氣體流動方式為內濾逆流式，動力裝置布置為負壓式。

3 、處理氣量 50-250m 3 /h ，除塵效率： >98% ，風壓為 280mmH 2 O

4 、裝置共有 6 個濾袋，過濾速度為 1m/min 。濾袋材質為 ： 滌綸針刺氈覆膜濾袋、 濾袋過濾面積、 0.35 平方米、 Φ160×700 mm 、濾袋為內濾式、

5 、裝置總體尺寸：長 × 寬 × 高 =2300mm×600mm×1800mm

6 、裝置主體結構為有機玻璃制成。

7 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 1 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
8 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路； 、

三、主要配置：

1 、 在線 進 、出 粉塵濃度檢測系統（進口傳感器） 2 套： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套：遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：
6 、 濕法 除塵器 1 套、 透明有機玻璃材質、壁厚 10 mm 、 含 卸除灰塵裝置；

7 、 濾袋 6 個 ： ( 過濾速度為 1m/min 。濾袋材質為：滌綸針刺氈覆膜濾袋、濾袋過濾面積、 0.35 平方米、 ? 160×700 mm 、濾袋為內濾式 )

8 、 1 貯液 箱 1 只、 白色 PP 板 材質 、厚度 8 mm ， 50 0 × 5 00 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

9 、 流量測量與調節： 進水 流量 計 1 只 ：量程 10 0~ 100 0L/h ；

10 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ） 功率 30 W ；

11 、 有機玻璃粉塵自動加料裝置 1 套： 立 式加料；
12 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；
13 、 人工監測進出口 2 組、測壓環 2 組、透明測壓軟管 1 批；
14 、 離心通風機 1 臺： 電源電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ；
15 、 變頻器 1 套：控制風機轉矩調節風量大小；
16 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
17 、 ? 110 連接管路及控制球閥
18 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。

JGTG-509-I 濕法袋式除塵器

一、原理 、用途及特點：

布袋除塵器由于其高效穩定除塵效果目前正得到越來越廣泛的應用。一些研究者嘗試擴大布袋除塵器的應用領域如脫硫除塵一體化，濕式布袋除塵器就是其中的一種。其結構型式與普通布袋除塵器類似，不同處在于采用液體沖洗清灰，設想的功能是提高布袋除塵器對高溫氣體的應對能力，同時洗滌去除氣體中的一些有害組分。本設備為濕式布袋凈化實驗原理演示裝置。

二、技術指標及參數：

1 、使用環境溫度： 5℃ ～ 40℃ 、

2 、氣體流動方式為內濾逆流式，動力裝置布置為負壓式。

3 、處理氣量 50-250m 3 /h ，除塵效率： >98% ，風壓為 280mmH 2 O

4 、裝置共有 6 個濾袋，過濾速度為 1m/min 。濾袋材質為 ： 滌綸針刺氈覆膜濾袋、 濾袋過濾面積、 0.35 平方米、 Φ160×700 mm 、濾袋為內濾式、

5 、裝置總體尺寸：長 × 寬 × 高 =2300mm×600mm×1800mm

6 、裝置主體結構為有機玻璃制成。

7 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 1 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
8 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路； 、

三、主要配置：

1 、 濕法 除塵器 1 套、 透明有機玻璃材質、壁厚 10 mm 、 含 卸除灰塵裝置；

2 、 濾袋 6 個 ： ( 過濾速度為 1m/min 。濾袋材質為：滌綸針刺氈覆膜濾袋、濾袋過濾面積、 0.35 平方米、 ? 160×700 mm 、濾袋為內濾式 )

3 、 1 貯液 箱 1 只、 白色 PP 板 材質 、厚度 8 mm ， 50 0 × 5 00 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

4 、 流量測量與調節： 進水 流量 計 1 只 ：量程 10 0~ 100 0L/h ；

5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ） 功率 30 W ；

6 、 有機玻璃粉塵自動加料裝置 1 套： 立 式加料；
7 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；
8 、 人工監測進出口 2 組、測壓環 2 組、透明測壓軟管 1 批；
9 、 離心通風機 1 臺： 電源電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ；
10 、 變頻器 1 套：控制風機轉矩調節風量大小；
11 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
1 2 、 ? 110 連接管路及控制球閥
1 3 、 不銹鋼框架實驗臺（ 38mm×38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。

。
