實驗裝置JGTG-600-II 型 脈沖電暈放電等離子體凈化實驗裝置

一、原理、用途及特點：

脈沖電源產生的高電壓脈沖加在反應器電極上，在反應器電極之間產生強電場，在強電場作用下，部分煙氣分子電離，電離出的電子在強電場的加速下獲得能量，成為高能電子 (5 ～ 20eV) ，高能電子則可以激活、裂解、電離其他煙氣分子，產生 OH 、 O 、 HO2 等多種活性粒子和自由基。在反應器里，煙氣中的 SO2 、 NO 被活性粒子和自由基氧化為高階氧化物 SO3 、 NO2 ，與煙氣中的 H2O 相遇后形成 H2SO4 和 HNO3 ，而煙氣中的 NH 3 生成 （ NH4 ） 2SO4/NH4NO3 的氣溶膠，再由收塵器收集。脈沖電暈放電煙氣脫硫脫硝反應器的電場本身同時具有除塵功能。 具有裝置簡單、運行成本低、有害污染物清除徹底、不產生二次污染等優點

二、技術參數

1 、環境溫度： 5 ℃ ～ 40 ℃ 、

2 、煙氣處理量約 5 ～ 15m3/h 、

3 、電壓調節范圍： 0 ～ 30KV 、

4 、頻率調節范圍： 5 ～ 20KHz 、

5 、中心頻率： 10KHz 、

6 、電源功率： 500W 、

7 、剛玉管內徑 ? 30mm 、

8 、放電間隙 5mm 、

9 、放電區長度： 300mm 、

10 、不銹鋼心電極 ? 8mm 、

1 1 、整體外形尺寸約： 1600mm×400mm×1500mm

12 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 15 00W ；安全保護：具有接地保護、漏電保護、過流保護；
1 3 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、主要配置：

1 、 脈沖電暈反應器 1 套； 含包括附件： 透明有機玻璃材質、壁厚 10 mm 、 高壓脈沖電源 1 套；專用調壓器 1 臺 ， 、高壓電源線 1 條、 剛玉管 1 套； 304 不銹鋼心電極 1 套、

2 、取樣監測口 2 個、系統靜壓測口 2 個、

3 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；

4 、 離心通風機 1 臺： 電源電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ；
5 、 變頻器 1 套：控制風機轉矩調節風量大小；

6 、 NH3 、 SO2 、 NO 氣體與鋼瓶 各 1 套（ 8L ）、 氣體流量計 3 個、 不銹鋼雙表頭氣體減壓閥 3 只、

7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
8 、 ? 110 連接管路及控制球閥
9 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成

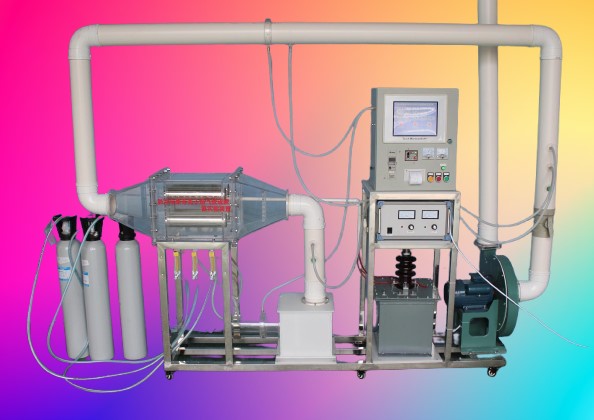

JGTG-600-II 脈沖電暈放電等離子 脫硫脫硝 凈化實驗裝置

一 、原理、用途及特點：

脈沖電源產生的高電壓脈沖加在反應器電極上，在反應器電極之間產生強電場，在強電場作用下，部分煙氣分子電離，電離出的電子在強電場的加速下獲得能量，成為高能電子 (5 ～ 20eV) ，高能電子則可以激活、裂解、電離其他煙氣分子，產生 OH 、 O 、 HO2 等多種活性粒子和自由基。在反應器里，煙氣中的 SO2 、 NO 被活性粒子和自由基氧化為高階氧化物 SO3 、 NO2 ，與煙氣中的 H2O 相遇后形成 H2SO4 和 HNO3 ，而煙氣中的 NH 3 生成 （ NH4 ） 2SO4/NH4NO3 的氣溶膠，再由收塵器收集。脈沖電暈放電煙氣脫硫脫硝反應器的電場本身同時具有除塵功能。 具有裝置簡單、運行成本低、有害污染物清除徹底、不產生二次污染等優點

二、技術參數

1 、環境溫度： 5 ℃ ～ 40 ℃ 、

2 、煙氣處理量約 5 ～ 15m3/h 、

3 、電壓調節范圍： 0 ～ 30KV 、

4 、頻率調節范圍： 5 ～ 20KHz 、

5 、中心頻率： 10KHz 、

6 、電源功率： 500W 、

7 、剛玉管內徑 ? 30mm 、

8 、放電間隙 5mm 、

9 、放電區長度： 300mm 、

10 、不銹鋼心電極 ? 8mm 、

1 1 、整體外形尺寸約： 1600mm×400mm×1500mm

12 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 15 00W ；安全保護：具有接地保護、漏電保護、過流保護；
1 3 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、主要配置：

1 、 在線 進 、出 氣體 濃度檢測系統 各 1 套 （ 瑞士 進口 NH3 、 SO2 、 NO 傳感器） 各 2 只 ： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套： 316L 不銹鋼殼體，遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：

6 、 脈沖電暈反應器 1 套； 含包括附件： 透明有機玻璃材質、壁厚 10 mm 、 高壓脈沖電源 1 套；專用調壓器 1 臺 ， 、高壓電源線 1 條、 剛玉管 1 套； 304 不銹鋼心電極 1 套、

7 、取樣監測口 2 個、系統靜壓測口 2 個、

8 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；

9 、 離心通風機 1 臺： 電源電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ；
10 、 變頻器 1 套：控制風機轉矩調節風量大小；

11 、 NH3 、 SO2 、 NO 氣體與鋼瓶 各 1 套（ 8L ）、 氣體流量計 3 個、 不銹鋼雙表頭氣體減壓閥 3 只、

12 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
13 、 ? 110 連接管路及控制球閥
14 、 不銹鋼框架實驗臺（ 38mm×38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成

。
