實驗裝置JGTG-576-I 自動控制活性炭移動床吸附實驗裝置帶活性炭再生

一、原理 、用途：

移動床吸附是氣體吸附工藝中一種典型的處理設備，其優點是處理氣量大，吸附劑可循環使用，適用于穩定連續量大的氣體凈化工藝，缺點是吸附劑的磨損較大。移動吸附床主要包括上下兩層，中間為鎖氣排料裝置。在床層上部，吸附劑不斷向下移動與上升的氣體逆流接觸，完成污染氣體的吸附。在床層的中部，吸附劑在下降的過程中，經歷了解吸再生階段。然后進入最底端冷卻后通過氣力輸送返回到塔頂重新進行吸附。脫附下來的濃集氣體通過冷凝回收部分污染物。整個系統內，吸附和脫附連續完成，包括了吸附、脫附，冷卻，提升、冷凝等過程。但由于結構較為復雜，學生往往對于其處理流程及操作較為模糊。本裝置是專門研制的小型教學實驗?zāi)Ｐ?。設備包括移動床的所有組成，即吸附、脫附（再生）增濃，濃集氣的冷凝回收，脫附后活性炭的冷卻和氣力提升等、用于教學實驗及科研的模型試驗。

二、主要技術指標及參數：

1 、實驗氣量 4m 3 /h ，

2 、對有機物的凈化效率 90% 。

3 、 再生加熱器功率： 2kw

4 、 吸附器直徑： ?100mm 高 1300mm

5 、 裝置外形尺寸： 1450mm×450mm×1600mm 、

6 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 3 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
7 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、 主要配置：

1 、 三段活性炭移動床吸附器 1 套 、 304 不銹鋼材質、厚度 1 . 5 mm 、 含 活性炭填料 、

2 、有機氣體發生裝置 1 套、 304 不銹鋼材質、厚度 1 . 5 mm 、

3 、 氣體混合緩沖器 1 套、 304 不銹鋼材質、厚度 1 . 5 mm 、

4 、風機 2 臺、 電源： AC 22 0V ， 單 相 三 線制，功率 37 0W

5 、 抽吸風機 1 臺、 電源： AC 22 0V ， 單 相 三 線制，功率 12 0W

6 、 活性炭移動電機 2 套、 電源： AC 22 0V ， 單 相 三 線制，功率 25 0W

7 、數顯 調速器 2 套、 控制 移動電機 調節 快慢 ；

8 、 加熱器 1 套、 電源： AC 22 0V ， 單 相 三 線制，功率 130 0W

9 、 溫度控制系統 1 套、 （控溫精度： ±1 ℃ ）、 PT100 溫度傳感器 1 只 ；

10 、 冷卻器 1 套、 304 不銹鋼材質、厚度 1 mm 、

11 、 降溫系統 1 套、 304 不銹鋼材質、厚度 2 mm 、

12 、 阻火緩沖箱 1 套、 304 不銹鋼材質、厚度 1 mm 、

13 、 溫度控制傳感器 4 只 、 （數顯儀表）

14 、 氣體 流量 計 1 只 、 （ LZB-15 、 量程 400 ~ 400 0L/h ） 氣體流量計 1 只 、 （ LZB-3 、 量程 30 ~ 30 0L/h ）

15 、 人工監測進出口 4 套、 304 不銹鋼材質、
16 、 氣體與鋼瓶 1 套（ 8 升）、氣體流量計 1 個、 不銹鋼雙表頭氣體減壓閥 1 只、

17 、 電源控制系統：漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
18 、 304 不銹鋼材質 連接管路及控制球閥（規格： ? 20 ）
19 、設備 框架 控制柜 1 只（ 配腳輪均為萬向輪帶禁錮腳）等組成。

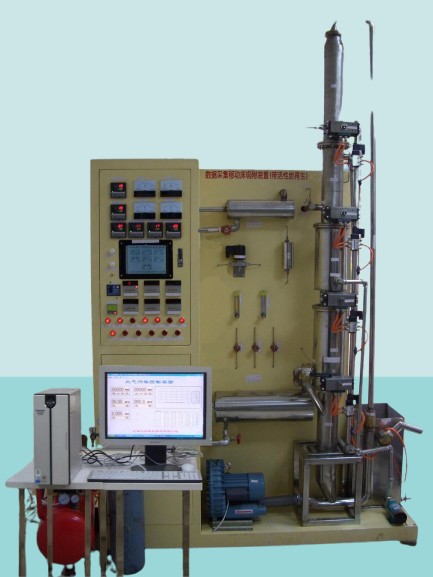

JGTG-576-II 自動控制 數據采集 活性炭移動床吸附實驗裝置（ 帶活性炭再生 ）

一、原理 、用途：

移動床吸附是氣體吸附工藝中一種典型的處理設備，其優點是處理氣量大，吸附劑可循環使用，適用于穩定連續量大的氣體凈化工藝，缺點是吸附劑的磨損較大。移動吸附床主要包括上下兩層，中間為鎖氣排料裝置。在床層上部，吸附劑不斷向下移動與上升的氣體逆流接觸，完成污染氣體的吸附。在床層的中部，吸附劑在下降的過程中，經歷了解吸再生階段。然后進入最底端冷卻后通過氣力輸送返回到塔頂重新進行吸附。脫附下來的濃集氣體通過冷凝回收部分污染物。整個系統內，吸附和脫附連續完成，包括了吸附、脫附，冷卻，提升、冷凝等過程。但由于結構較為復雜，學生往往對于其處理流程及操作較為模糊。本裝置是專門研制的小型教學實驗?zāi)Ｐ汀ＴO(shè)備包括移動床的所有組成，即吸附、脫附（再生）增濃，濃集氣的冷凝回收，脫附后活性炭的冷卻和氣力提升等、用于教學實驗及科研的模型試驗。

二、主要技術指標及參數：

1 、實驗氣量 4m 3 /h ，

2 、對有機物的凈化效率 90% 。

3 、 再生加熱器功率： 2kw

4 、 吸附器直徑： ? 100mm 高 1300mm

5 、 裝置外形尺寸： 1450mm×450mm×1600mm 、

6 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 3 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
7 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路； 、

三、 主要配置：

1 、 在線 進 、出 VOCs 氣體 濃度檢測系統 各 1 套 （ VOCs 傳感器） 2 只 ： 4-20MA 輸出、測量范圍 0- 2 000PPM, 分辨率 1PPM 、測量范圍 0- 2 000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套： 316L 不銹鋼殼體，遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：

1 、 三段活性炭移動床吸附器 1 套 、 304 不銹鋼材質、厚度 1 . 5 mm 、 含 活性炭填料 、

2 、有機氣體發生裝置 1 套、 304 不銹鋼材質、厚度 1 . 5 mm 、

3 、 氣體混合緩沖器 1 套、 304 不銹鋼材質、厚度 1 . 5 mm 、

4 、 漩渦式噴氣 風機 2 臺、 電源： AC 22 0V ， 單 相 三 線制，功率 37 0W

5 、 抽吸風機 1 臺、 電源： AC 22 0V ， 單 相 三 線制，功率 12 0W

6 、 活性炭移動電機 2 套、 電源： AC 22 0V ， 單 相 三 線制，功率 25 0W

7 、數顯 調速器 2 套、 控制 移動電機 調節 快慢 ；

8 、 加熱器 1 套、 電源： AC 22 0V ， 單 相 三 線制，功率 130 0W

9 、 溫度控制系統 1 套、 （控溫精度： ±1 ℃ ）、 PT100 溫度傳感器 1 只 ；

10 、 冷卻器 1 套、 304 不銹鋼材質、厚度 1 mm 、

11 、 降溫系統 1 套、 304 不銹鋼材質、厚度 2 mm 、

12 、 阻火緩沖箱 1 套、 304 不銹鋼材質、厚度 1 mm 、

13 、 溫度控制傳感器 4 只 、 （數顯儀表）

14 、 人工監測進出口 4 套、 304 不銹鋼材質、
15 、 氣體 流量 計 1 只 、 （ LZB-15 、 量程 400 ~ 400 0L/h ） 氣體流量計 1 只 、 （ LZB-3 、 量程 30 ~ 30 0L/h ）

16 、 氣體與鋼瓶 1 套（ 8 升）、氣體流量計 1 個 （ LZB-3 、 量程 30 ~ 30 0L/h ） 、 不銹鋼雙表頭氣體減壓閥 1 只、

17 、 電源控制系統：漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
18 、 304 不銹鋼材質 連接管路及控制球閥（規格： ? 20 ）
19 、設備 框架 控制柜 1 只（ 配腳輪均為萬向輪帶禁錮腳）等組成。

。
