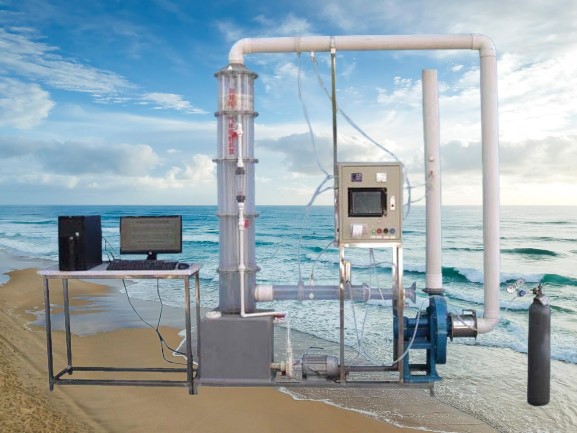

實驗裝置JGTG-551-II 數據采集 篩板塔氣體吸收實驗裝置

一、原理 、用途及特點：

篩板塔為逐級接觸式氣液傳質設備，能夠?qū)崿F(xiàn)蒸餾和吸收兩種分離操作，廣泛應用于化工、石油化工、石油等行業中。在篩板塔內，氣體保持一定的速度上升，流體沿降液管流下后，進而沿篩板水平流動與上升的氣流充分接觸，從而完成兩相間的傳質過程。篩板塔空塔速度較高，因而生產能力大，塔板效率高，操作彈性大，造價低，檢修、清理方便。本實驗裝置主要用于原理演示的教學實驗。

二、技術指標及參數：

1 、氣體流量 =50-200m 3 /h

2 、循環液流量 0.1~1m 3 /h

3 、 篩板 塔徑、 250 mm

4 、 篩板 塔高、 1700 mm

5 、堿液對 SO 2 吸收效率 80% 以上

6 、 裝置外形尺寸：長 2200mm 寬 500mm 高 21 00mm 、

7 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 15 00W ；安全保護：具有接地保護、漏電保護、過流保護；
8 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、主要配置：

1 、 在線 進 、出 氣體 濃度檢測系統 各 1 套 （ 瑞士 進口 SO2 傳感器） 2 只 ： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套： 316L 不銹鋼殼體，遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：

6 、 篩板 氣體吸收塔 1 套：透明有機玻璃材質、厚度 8 mm ， 含包括附件： 聚炳烯填料、除霧器 、
7 、 人工監測進出口 2 組、測壓環 2 組，透明測壓軟管 1 批；
8 、 SO2 氣體與鋼瓶 1 套（ 10 升）、氣體流量計 1 個、 不銹鋼雙表頭氣體減壓閥 1 只、
9 、 . 貯液箱 1 只：白色 PP 板、厚度 10mm ， 含 加藥口 1 套；

10 、 耐酸耐堿水泵 1 臺、 流量 ： 1 m3/h 、 揚程： 15 （ m ） 功率 750 W ； 含 液體噴淋分配裝置 1 套；

11 、流量測量與調節： 液體 流量計 1 只、 （ LZS- 2 5 、 量程 : 160 ～ 160 0L/ h ） 、

12 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；
13 、 離心通風機 1 臺： ( 電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ) 、、
14 、 變頻器 1 套：控制風機轉矩調節風量大小；
15 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
1 6 、 ? 110 連接管路及控制球閥
1 7 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。

四、軟件組成 :

本裝置的實物配套使用 3D 交互式動態仿真軟件 1 套、 ( 虛擬實訓系統 ) 。

⑴ 、 3D 軟件界面并有工具欄項目內容： ⑵ 、 3D 仿真演示軟件與設備使用內容完全一致； ⑶ 、 3D 仿真軟件屏幕大小尺寸可以編程；⑷、整套軟件與設備實驗過程流程動畫 ；⑸、 帶視頻講解功能 。



JGTG-551-I 篩板塔氣體吸收實驗裝置

一、原理 、用途及特點：

篩板塔為逐級接觸式氣液傳質設備，能夠?qū)崿F(xiàn)蒸餾和吸收兩種分離操作，廣泛應用于化工、石油化工、石油等行業中。在篩板塔內，氣體保持一定的速度上升，流體沿降液管流下后，進而沿篩板水平流動與上升的氣流充分接觸，從而完成兩相間的傳質過程。篩板塔空塔速度較高，因而生產能力大，塔板效率高，操作彈性大，造價低，檢修、清理方便。本實驗裝置主要用于原理演示的教學實驗。

二、技術指標及參數：

1 、氣體流量 =50-200m 3 /h

2 、循環液流量 0.1~1m 3 /h

3 、 篩板 塔徑、 250 mm

4 、 篩板 塔高、 1700 mm

5 、堿液對 SO 2 吸收效率 80% 以上

6 、 裝置外形尺寸：長 2200mm 寬 500mm 高 21 00mm 、

7 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 15 00W ；安全保護：具有接地保護、漏電保護、過流保護；
8 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、主要配置：

1 、 篩板 氣體吸收塔 1 套：透明有機玻璃材質、厚度 8 mm ， 含包括附件： 聚炳烯填料、除霧器 、
2 、 U 形壓力計 1 個、人工監測進出口 2 組、測壓環 2 組，透明測壓軟管 1 批；
3 、 SO2 氣體與鋼瓶 1 套（ 10 升）、氣體流量計 1 個、 不銹鋼雙表頭氣體減壓閥 1 只、
4 、 . 貯液箱 1 只：白色 PP 板、厚度 8 mm ， 含 加藥口 1 套；

5 、 耐酸耐堿水泵 1 臺、 流量 ： 1 m3/h 、 揚程： 15 （ m ） 功率 370 W ； 含 液體噴淋分配裝置 1 套；

6 、流量測量與調節： 液體 流量計 1 只、 （ LZS- 2 5 、 量程 : 160 ～ 160 0L/ h ） 、

7 、 氣塵靜態混合器 1 套：采用箱式靜態混合器；
8 、 離心通風機 1 臺： ( 電壓： 220V 、 功率 1.1Kw 、轉速 2800r/min ) 、、
9 、 變頻器 1 套：控制風機轉矩調節風量大小；
10 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
11 、 ? 110 連接管路及控制球閥
12 、 不銹鋼框架實驗臺（ 38mm×38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成

。
