一、原理、用途及特點：

慣性除塵器是利用氣流方向急劇轉變時，塵粒因慣性力作用而從氣體中分離出來的原理而設計的。它一般多用于密度大、顆粒粗的金屬或礦物性粉塵的處理，對密度小、顆粒細的粉塵或纖維性的粉塵不易采用。

其工作原理是含塵氣體以一定的進口速度 v j 沖擊到擋板 1 上，具有較大慣性力的大顆粒 d1 撞擊到擋板 1 上而被分離捕集。小顆粒 d 2 則隨著氣流以 d 2 的半徑繞過擋板 1 ，由于擋板 2 的作用，使氣流方向發生轉變，小顆粒 d 2 借助離心力被分離捕集。如氣流的旋轉半徑為 R 2 ，圓周切向速度為 v t ，這時小顆粒 d 2 受到的離心力與 d 2 2 。 Vt 2 /R 2 成正比。因此，粉塵粒徑越大，氣流速度越大，擋板板數越多和距離越小，除塵效率就越高，但壓力損失相應也越大。本裝置采用回流式的平行百葉窗式除塵器形式。

二、主要技術參數及指標：

1 、除塵效率 80~90%

2 、 粉塵粒徑 >15μm

3 、 處理氣量： 200m3/h

4 、動力裝置布置為負壓式 、 系統阻力 250~1000Pa

5 、裝置總體尺寸：長 × 寬 × 高 =2000mm×450mm×1600mm

6 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 1 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
7 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、主要配置：

1 、 在線 進 、出 粉塵濃度檢測系統（日本進口傳感器） 2 套： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套：遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：

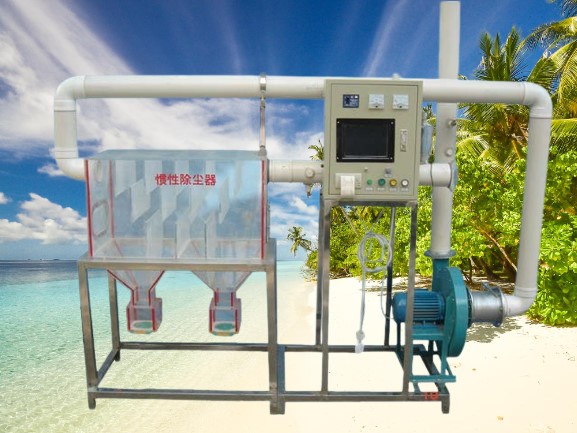

6 、 慣性 除塵器 1 套、 透明有機玻璃材質、壁厚 10 mm 、 含 卸除灰塵裝置；

7 、 有機玻璃粉塵自動加料裝置 1 套： 立 式加料；
8 、 氣塵靜態混合器 1 套：采用 箱 式靜態混合器；
9 、 人工監測進出口 2 組、測壓環 2 組、透明測壓軟管 1 批；
10 、 離心通風機 1 臺： 電源電壓： 220V 、 功率 1. 1 Kw 、轉速 2 8 00r/min ；
11 、 變頻器 1 套：控制風機轉矩調節風量大小；
12 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、帶燈自鎖按鈕開關、
1 3 、 ? 110 連接管路及控制球閥
1 4 、 不銹鋼框架實驗臺（ 38mm × 38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成

。
