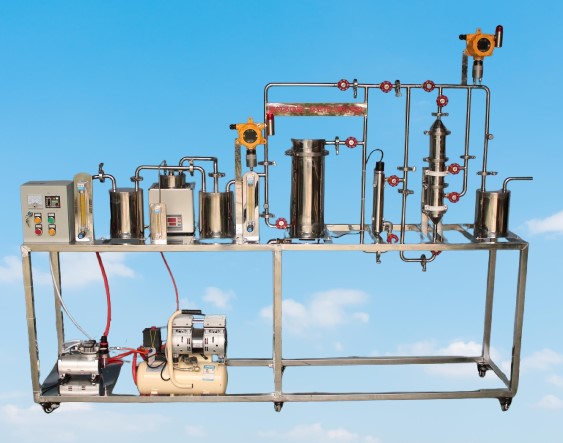

多功能一體式VOCS凈化實驗裝置JGTG-557 多功能一體式 VOCS 凈化實驗裝置

一、實驗裝置功能特點：

吸附是一種常見的氣態污染物凈化方法，是用多孔固體吸附劑將氣體中的一種或數種組分積聚或凝縮在其表面上而達到分離目的的過程，特別適用于處理低濃度廢氣高凈化要求的場合。本實驗裝置采用有機玻璃吸附塔，選用不同吸附劑，通過模擬發生的有機物氣體（甲苯）進行吸附試驗，得到吸附凈化效率、不同空塔氣速下穿透曲線等數據。通過改變活性炭箱結構或選取光催化做前處理等方法用來探究如何減少活性炭用量。同時，該裝置中活性炭箱應便于拆卸且方便換填料。

二、主要參數：

1 、實驗氣量 0.2~3m3/h 、

2 、甲苯濃度 0-1000mg/m3

3 、甲苯凈化效率大于 95% 、

4 、活性炭吸附塔尺寸 200mm×200mm×400mm 、

5 、 光催化反應器 紫外燈 ? 20mm×600mm

6 、裝置外形尺寸：長 1500mm× 寬 400mm× 高 1800mm 、

7 、 電源 220V 功率 1600W 15 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 15 00W ；安全保護：具有接地保護、漏電保護、過流保護；
8 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

9 、實驗室專用甲苯在線監測儀（進出口各一個）。帶數字平臺、

三、主要配置：

1 、水浴鍋 1 臺、

2 、 316 不銹鋼 甲苯發生器 1 套、

3 、 316 不銹鋼 緩沖器箱 1 套、

4 、 316 不銹鋼 混氣裝置箱 1 套、

5 、自主設計 316 不銹鋼 袋式活性炭吸附塔 1 套、

6 、光催化反應器 1 套、

7 、 316 不銹鋼 三段活性炭吸附塔 1 套、

8 、 316 不銹鋼 廢氣箱裝置 1 套、

9 、甲苯在線采集監測儀（進出口各一套）、

10 、空氣壓縮機 1 臺、

11 、氣泵 1 臺、

12 、曝氣裝置 1 套、

13 、氣體 流量計 3 只、

14 、鋼絲網 2 套、

15 、 活性炭填料 1 批，

16 、 電控箱、

17 、漏電保護開關 ( 德力西品牌） 、

18 、按鈕開關、

19 、連接管路及控制球閥 1 批、

20 、帶移動輪子不銹鋼臺架等。



。
