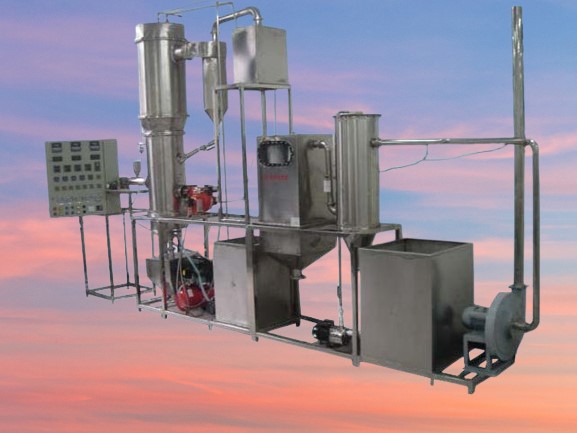

實驗裝置JGTG-561-I 流化床燃燒實驗裝置 （全不銹鋼）
一、 循環流化床燃燒技術介紹：
基于循環流化床燃燒技術而發展起來的新型的集垃圾焚燒、供熱、發電為一體的先進的垃圾處理技術設備，循環流化床是國家相關行業政策明確推薦的節能環保燃燒爐型，特別適用于燃用劣質燃料，對生活垃圾的高灰分、高水分、低熱值具有較好的適應性。
二、裝置工作原理：
循環流化床 燃燒裝置 不設爐排，以惰性物取代，在爐內鋪設一定厚度、一定粒徑范圍爐渣作為床料，通過底部布風板鼓入一定壓力的空氣，將床料吹起、滾動、攪拌、翻滾，被吹出爐膛的高溫固體顆粒通 過旋風分離器和返料器被送回爐膛，形成爐內物料的平衡，流化床內氣固混合強烈，垃圾入爐后與熾熱的床料迅速混合，并被加熱、干燥、燃燼。流化床燃燒溫度控制在 850 ℃ --950 ℃ 之間，可有效地提高出口蒸汽的參數，滿足發電、供熱要求，該項技術的優點在于：
1. 適合焚燒低熱值的垃圾
有關資料表明，我國生活垃圾具有熱值低、水分高的特點，為使焚燒爐內保持 850 ℃ 以上的溫度，需要添加輔助燃料。爐排爐一般加輕柴油，運行成本高，而循環流化床焚燒爐可用煤作為輔助燃料，加上焚燒爐內含有一定量的爐料，爐內氣固流體強烈混合，垃圾入爐即和熾熱爐料充分混合，垃圾從加熱、干燥到燃燒全過程完成迅速，床內蓄熱量大，著火條件好，燃燒穩定性好。
2. 環保且節能
循環流化床鍋爐燃燒溫度控制在 850 ℃ --950 ℃ 之間， 氮 氧化物排放低。垃圾焚燒處理方式的另一重要問題是焚燒時產生氯化氫和二惡英有毒氣體，根據國外科學實驗研究，垃圾焚燒產生二惡英的條件為：燃燒溫度低于 650 ℃ ，爐內燃燒溫度不均勻，垃圾不完全燃燒導致二惡英 (cp 、 cbs) 的生成。循環流化床垃圾焚燒爐燃燒溫度穩定且均勻，在爐型設計上使煙氣在爐內停留時間加長，因此破壞了有毒、有害氣體的產生環境，從根本上降低了有毒氣體產生量。同時在消納城市垃圾的同時，還可向周圍供熱、供電，是一項節能且環保的工程。
3. 垃圾減量化程度高，灰渣可綜合利用
循環流化床垃圾焚燒爐對垃圾的燃燼率最高，灰渣中不含有機物和可燃物，焚燒后垃圾可減量 80℅ ，減容 80℅ 以上，灰渣無異味，可直接填埋或綜合利用。
4. 運行穩定可靠
循環流化床垃圾焚燒爐無爐排等轉動部件，設備故障率低，維修工作量小，能有效控制設備總投資，并降低系統運行維護費用，焚燒產生的熱能可實現連續、穩定、高效的發電供熱，從而使垃圾處理項目能產生較好的經濟回報。
三、 主要參數：
1 、設備配有流化床燃燒系統裝置 1 套
2 、爐膛橫截面為圓形，內徑為 200 mm ，高 2000mm ．
3 、爐膛側壁距離布風板約 350mm.
4 、系統安裝總外形尺寸 46 00mm× 55 0mm×2 8 00 mm
5 、 電源電壓： 220V 、功率 5 700W
四、 主要配置：
1 、 設備配有全套 304 不銹鋼流化床燃燒系統裝置 1 套、
2 、 包括： 爐膛橫截面為圓形、爐膛側壁距離布風板約 、燃燒器 1 套、
3 、 燃料 : 0# 輕柴油（自備）、
4 、 旋風分離器 1 套、
5 、 布袋除塵器 1 套、
6 、 布袋數： 4 個、
7 、 電機 3 臺、
8 、 煙氣凈化裝置 1 套、
9 、 洗滌塔 1 套、
10 、 料斗 1 套、
11 、 冷卻水箱 1 套、
12 、 熱水泵 1 臺、
13 、 溶液箱 1 只、
14 、 溶液泵 1 臺、
15 、 空氣壓縮機 1 臺、
16 、 送風機 1 臺、
17 、 引風機 1 臺、
18 、 溫度及控制系統 1 套、
19 、 熱電偶 3 套、
20 、 變送器 3 套、
21 、 顯示儀表 6 只、
22 、 儀表帶控制系統 6 套、
23 、 卸灰裝置 1 套、
24 、 電控箱 1 只、
25 、 漏電保護開關 ( 德力西品牌） 、
26 、 按鈕開關、
27 、 連接管路 1 批、
28 、 帶移動輪子不銹鋼支架等組成。
。
