一級反滲透純水實驗裝置設備 JGTG-140型二級反滲透純水實驗設備

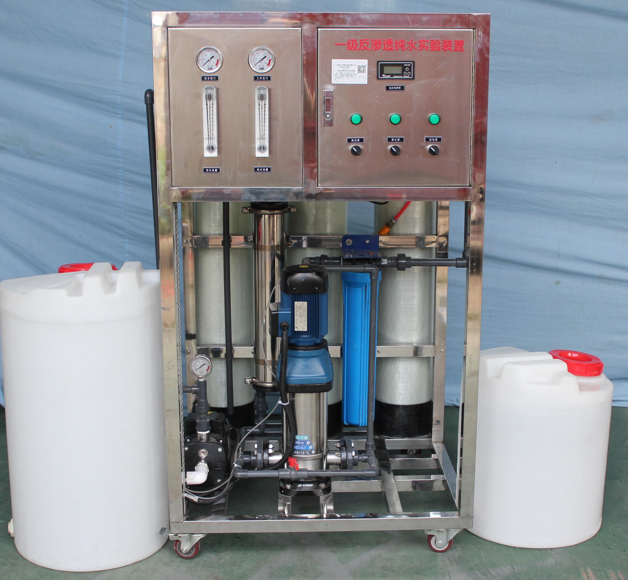

JGTG-139 型 一級反滲透純水設備

一．概況

50L/H 一級反滲透設備采用了反滲透膜和技術，此設備由三部分組成：前置預處理、一級反滲透處理。出水電導率≤ 10μS/cm ，產水量 50L/H 。

進水要求：使用符合國家生活飲用水標準的市政供水。

1. 前置預處理

合適的預處理對反滲透裝置長期安全運行是十分重要的。有了滿足反滲透進水水質要求的預處理，就可以確保產品水（滲透水）流量維持穩定；脫鹽率維持在某一值上的時間長；產品水回收率可以不變；運行費用做到最低；膜使用壽命較長等。具體來說，反滲透預處理是為了做到：

⑴ 防止膜表面上污染，即防止懸浮雜質、微生物、膠體物質等附著在

膜表面上或污堵膜元件水流通道。

⑵ 防止膜表面上結垢。反滲透裝置運行中，由于水的濃縮，有一些難溶鹽如 CaCO3 、 CaSO4 、 BaSO4 、 CaF2 等沉積在膜表面上，因此要防止這些難溶鹽生成。

⑶ 確保膜免受機械和化學損傷，以使膜有良好的性能和足夠長的使

壽命。

此設備前置預處理有自動機械過濾器、自動活性炭過濾器、自動鈉離子軟化器、保安過濾器組成。

砂過濾器使用玻璃鋼桶，內裝石英砂、鐵礦石，能有效去除水中含有的懸浮物，凝聚的片狀物以及用沉淀法不能去除的粘結膠質顆粒和鐵離子等。

碳過濾器使用玻璃鋼桶，內裝活性炭，能有效的去除水中含有的有機物、部分重金屬離子等。

鈉離子軟化器使用玻璃鋼桶，內裝鈉型陽離子交換樹脂，原水通過鈉型陽離子交換樹脂，使水中的硬度成分 C a 2+ 離子、 M g 2+ 離子等與樹脂中的 Na + 離子相交換，從而吸附水中的 Ca 2+ 離子、 Mg 2+ 離子等，使水得到軟化。

保安過濾器內裝 5 微米 PP 濾芯，過濾水中的微細懸浮物。

通過前置預處理，水質達到淤泥密度指數 SDI ＜ 3 ，水的硬度≤ 0.03 mol/L 。

二、主要技術指標及參數：

1 、供水：

原水供水：符合國家生活飲用水標準的市政供水。

原水供應量： ≥ 300 L / h 。

2 、供電：

電壓： 380V

頻率： 50HZ/60HZ

功率： ≥ 2KW

優質水 產水流量： 50L/h

3 、 裝置外形尺寸：長 1 0 00 mm× 寬 500 mm× 高 1600mm

三、 主要參數及配置：

1 、 砂英過濾器 ( 粗濾系統 ) 1 套、 外殼玻璃鋼 材質 ：規格 ? 20 0mm× 110 0mm

2 、 活性炭過濾器 ( 吸附系統 ) 1 套、 外殼玻璃鋼 材質 ：規格 ? 20 0mm× 110 0mm

3 、 軟化器 ( 精濾系統 ) 1 套、 外殼玻璃鋼 材質 ：規格 ? 20 0mm× 110 0mm

4 、 保安過濾器 1 套、

5 、 PP 濾芯 1 套、 外殼 PE 材質 ：規格 ? 10 0mm× 70 0mm

6 、 反滲透膜組件 1 支、 規格 LCHR4040 ； ? 10 0mm× 100 0mm

7 、 反滲透裝置組成 1 套、

8 、 壓力不銹鋼外殼 1 套、 外殼 304 不銹鋼 材質 ：規格 ? 10 0mm× 100 0mm

9 、 304 不銹鋼原水泵 1 臺、 電源： 380 V ，功率 75 0W ，

10 、 304 不銹鋼高壓泵 1 臺、 電源： 380 V ，功率 110 0W ，

10 、 流量計 2 只、 （量程 10 - 10 0L/H ）

11 、 純水電導率儀 1 套、

12 、 原水箱 1 只、 規格 ? 4 0 0 mm× 90 0mm

13 、出 水箱 1 只、 規格 ? 4 0 0 mm× 60 0mm

14 、 預處理壓力表 1 只、

15 、 電器控制系統 1 套：

16 、 空氣開關 1 套、

17 、 交流接觸器 1 套、

18 、 低壓保護器 1 套、

19 、 高低壓管路部分 1 套、

20 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

21 、 不銹鋼框架實驗臺（ 40mm × 40mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

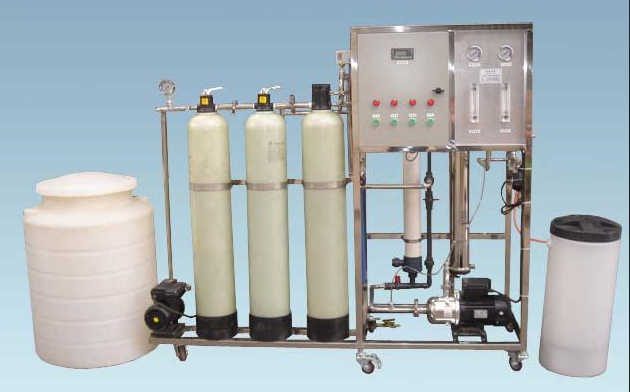

JG TG-140 型 二級反滲透純水設備

一．概況

100L/H 一級反滲透設備采用了反滲透膜和技術，此設備由三部分組成：前置預處理、一級反滲透處理。出水電導率≤ 10μS/cm ，產水量 100L/H 。

進水要求：使用符合國家生活飲用水標準的市政供水。

1. 前置預處理

合適的預處理對反滲透裝置長期安全運行是十分重要的。有了滿足反滲透進水水質要求的預處理，就可以確保產品水（滲透水）流量維持穩定；脫鹽率維持在某一值上的時間長；產品水回收率可以不變；運行費用做到最低；膜使用壽命較長等。具體來說，反滲透預處理是為了做到：

⑴ 防止膜表面上污染，即防止懸浮雜質、微生物、膠體物質等附著在

膜表面上或污堵膜元件水流通道。

⑵ 防止膜表面上結垢。反滲透裝置運行中，由于水的濃縮，有一些難溶鹽如 CaCO3 、 CaSO4 、 BaSO4 、 CaF2 等沉積在膜表面上，因此要防止這些難溶鹽生成。

⑶ 確保膜免受機械和化學損傷，以使膜有良好的性能和足夠長的使

壽命。

此設備前置預處理有自動機械過濾器、自動活性炭過濾器、自動鈉離子軟化器、保安過濾器組成。

砂過濾器使用玻璃鋼桶，內裝石英砂、鐵礦石，能有效去除水中含有的懸浮物，凝聚的片狀物以及用沉淀法不能去除的粘結膠質顆粒和鐵離子等。

碳過濾器使用玻璃鋼桶，內裝活性炭，能有效的去除水中含有的有機物、部分重金屬離子等。

鈉離子軟化器使用玻璃鋼桶，內裝鈉型陽離子交換樹脂，原水通過鈉型陽離子交換樹脂，使水中的硬度成分 C a 2+ 離子、 M g 2+ 離子等與樹脂中的 Na + 離子相交換，從而吸附水中的 Ca 2+ 離子、 Mg 2+ 離子等，使水得到軟化。

保安過濾器內裝 5 微米 PP 濾芯，過濾水中的微細懸浮物。

通過前置預處理，水質達到淤泥密度指數 SDI ＜ 3 ，水的硬度≤ 0.03 mol/L 。

2. 二級反滲透裝置

原理：滲透是水從稀溶液一側通過半透膜向濃溶液一側自發流動的過程。半透膜只允許水通過，而阻止溶解固形物（鹽）的通過，見圖（ a ）。

濃溶液隨著水的流入而不斷被稀釋。當水向濃溶液流動而產生的壓力 p 足透膜從任一邊向另一邊流入的數量相等，即處于動態平衡狀態，而此時壓力 p 稱為溶液的滲透壓（注意：半透膜一邊是純水，另一邊是鹽溶液）。

二、主要技術指標及參數：

1 、供水：

原水供水：符合國家生活飲用水標準的市政供水。

原水供應量： ≥ 500 L / h 。

2 、供電：

電壓： 380V

頻率： 50HZ/60HZ

功率： ≥ 3KW

優質水 產水流量： 10 0L/h

3 、 裝置外形尺寸：長 1 5 00 mm× 寬 500 mm× 高 1600mm

三、 主要配置：

1 、 砂英過濾器 ( 粗濾系統 ) 1 套、 外殼玻璃鋼 材質 ：規格 ? 20 0mm× 110 0mm

2 、 活性炭過濾器 ( 吸附系統 ) 1 套、 外殼玻璃鋼 材質 ：規格 ? 20 0mm× 110 0mm

3 、 軟化器 ( 精濾系統 ) 1 套、 外殼玻璃鋼 材質 ：規格 ? 20 0mm× 110 0mm

4 、 保安過濾器 1 套、

5 、 PP 濾芯 1 套、 外殼 PE 材質 ：規格 ? 10 0mm× 70 0mm

6 、超濾膜 組件 1 支、 規格 HM90 ； UF4040 ； ? 10 0mm× 70 0mm

7 、 反滲透膜組件 1 支、 規格 LCHR4040 ； ? 10 0mm× 100 0mm

8 、 反滲透裝置組成 1 套、

9 、 壓力不銹鋼外殼 1 套、 外殼 304 不銹鋼 材質 ：規格 ? 10 0mm× 100 0mm

10 、 304 不銹鋼原水泵 1 臺、 電源： 380 V ，功率 75 0W ，

11 、 304 不銹鋼高壓泵 1 臺、 電源： 380 V ，功率 110 0W ，

12 、 流量計 2 只、 （量程 16 - 16 0L/H ）

13 、 純水電導率儀 1 套、

14 、 原水箱 1 只、 規格 ? 7 0 0 mm× 90 0mm

15 、出 水箱 1 只、 規格 ? 4 0 0 mm× 70 0mm

16 、 預處理壓力表 1 只、

17 、 電器控制系統 1 套：

18 、 空氣開關 1 套、

19 、 交流接觸器 1 套、

20 、 低壓保護器 1 套、

21 、 高低壓管路部分 1 套、

22 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

23 、不銹鋼框架實驗臺（ 40mm×40mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成



。
