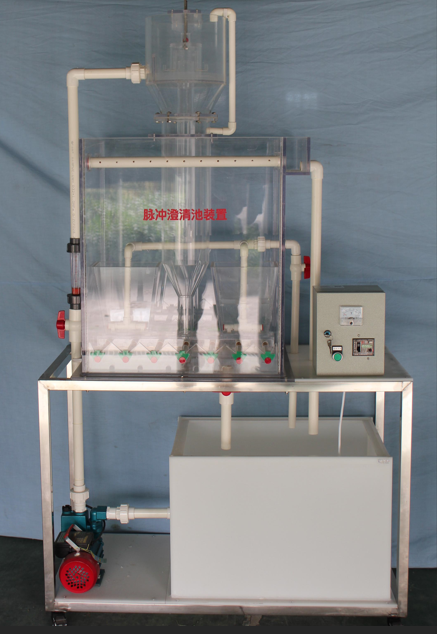

脈沖澄清池實驗臺設備 JGTG-106型脈沖澄清池裝置
一、實驗目的：
給水處理構筑物動態模型實驗的目的是配合給水處理所講授的相關內容，直觀了解構筑物型式、內部構造、水在構筑物內的流動軌跡，加深對所學內容的理解。
通過本實驗，希望達到下述目的：
-
了解脈沖澄清池的構造、工作原理及運行操作方法；
-
觀察礬花形成懸浮層的作用和特點。
二、實驗原理：
澄清池是利用懸浮層中的礬花對原水中懸浮顆粒的接觸絮凝作用來去除原水中的懸浮雜質。接觸絮凝的機理包括：礬花與礬花、礬花與原水中懸浮雜質之間的碰撞在作用，礬花對原水懸浮顆粒及其他雜質的吸附作用等。在完成接觸絮凝作用后，礬花（即增加的礬花）從原水中分離出來進入集泥斗，使原水得到澄清。澄清池中分別完成反應和沉淀分離過程。
三、主要技術指標及參數：：
1 、環境溫度： 5 ℃ ～ 40 ℃
2 、處理水量： 0.5m 3 /h
3 、上升流速： 1mm/ 秒
4 、脈沖周期：其中進水時間 30 ～ 36 秒，放水時間 10 ～ 12 秒。（這是生產周期， 裝置 周期稍快）。
5 、 有機玻璃 澄清池 尺寸： 600mm ×650mm×390mm 、
6 、 裝置外形尺寸 ： 900 mm× 5 00 mm× 20 00mm 、
7 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 5 00W ，安全保護：具有接地保護、漏電保護、過流保護；
四、 主要 配置：
1 、 脈沖澄清池 1 套 : 透明有機玻璃材質、厚度 8 mm ，含脈沖發生器、混合反應系統（包括配水渠、配水管和穩流板），澄清系統（包括懸浮層、清水層、污泥濃縮層、集水堰）； 、
2 、 脈沖布水管 1 套、脈沖三角板折板 1 套、排泥計 2 只、排泥管 1 套、清水出水管 1 套、出水集水槽 1 套； 、
3 、 防腐蝕 進 水泵 1 臺 ：最大 流量 ： 16L/min 、 最大 揚程： 2 .4m
4 、 原水箱和清水箱 ：白色 PP 板、厚度 10mm ，底板上安裝有放空閥，方便將水排凈。
5 、 流量測量與調節：轉子流量計，污水流量 1 個（量程 10 0- 10 00L/H ）；
6 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 15 0rpm ）、
7 、 實驗臺面（ 10mm 厚 PP 白色板）、
9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
10 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
11 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成
。
