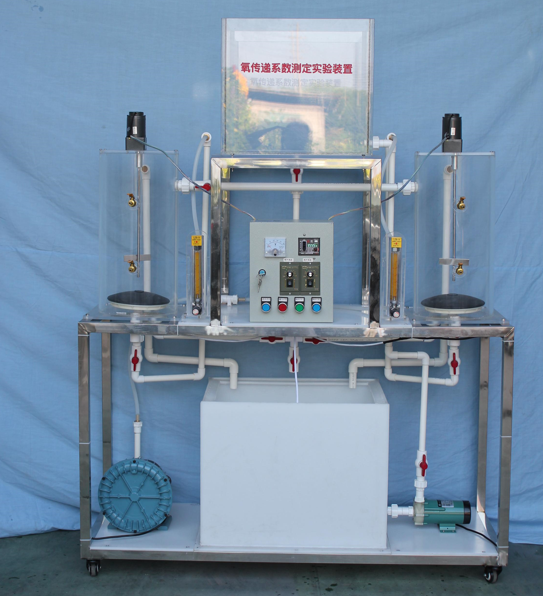

氧傳遞系數測定實驗平臺設備 JGTG-155 型氧傳遞系數測定實驗裝置

一、實驗目的：

本實驗分別針對不含耗氧微生物的污水和含耗氧微生物的污水進行曝氣充氧實驗，測定氧轉移修正系數 α 和 β ，并了解兩種情況下氧轉移過程的區別。

不含耗氧微生物的污水曝氣充氧修正系數 α 、 β 值的測定：

1 了解污水生物曝氣中充氧修正系數 α 和 β 的意義。

2 掌握不含耗氧微生物污水的曝氣充氧系數 α 和 β 的測定方法。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、 處理水量： 3 0 ～ 5 0L/h 、

3 、 外形尺寸： 1400mm×500mm×1600mm 、

4 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 40 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 高位水箱 1 套、 透明有機玻璃材質、厚度 10 mm ，

2 、 混合反應器 2 套 、 透明有機玻璃材質、厚度 8 mm ， 、

3 、 原水箱 1 只（白色 8 mm 厚 PP 板），底板上安裝有放空閥，方便將水排凈；

4 、 配 原水箱電機攪拌 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 15 W 、轉速 8 0rpm ）、

5 、 風機 1 臺、 功率 ： 25 0W ，

6 、電機 攪拌機 2 套、 304 不銹鋼攪拌槳 1 套；（功率 25 W 、轉速 12 0rpm ）、

7 、調速器 2 只、

7 、 微孔曝氣 盤 2 套、規格 ? 21 0 mm

8 、銅制 取樣口 4 只、規格 ? 1 0 mm

9 、 氣體流量計 2 套、 （ LZS-15 、 160 ～ 160 0L/h ）

10 、 防腐蝕 磁力 進 水泵 1 臺、 最大 流量： 16L/min 、 最大 揚程： 2 .4m 、

11 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

12 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

13 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
