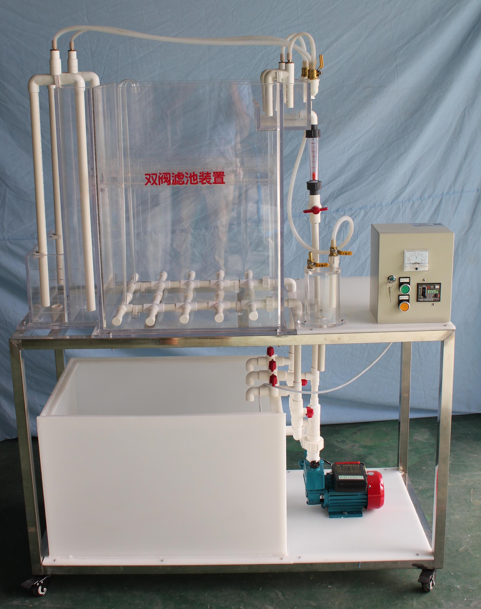

雙閥濾池實驗臺設備 JGTG-127型雙閥濾池實驗裝置
一、實驗目的和原理：
凡濾池濾料層能截留粒徑遠比濾料孔隙小的水中雜質，主要通過接觸絮凝作用，其次為篩濾作用和沉淀作用。要想使過濾出水水質好，除了濾料組成需符合要求外，沉淀前或濾前投加混凝劑也是必不可少的。
雙閥虹吸濾池，它是在快濾池的工藝中加入虹吸原理，其主要目的是省掉大型閘閥，其次是省掉沖洗水塔或沖洗水泵。
虹吸濾池一般為矩形，它設有虹吸進水和虹吸反沖，操作和管理很方便。
過濾技術的研究是很重要的，它使學生達到以下目的：
-
熟悉普通快濾池過濾、沖洗的工作過程；
加深對濾速、沖洗強度。濾層膨脹率、初濾水濁度的變化、沖洗強度與濾層膨脹率關系以及濾速與清潔濾層水頭損失關系的理解。
二、主要技術指標及參數：
1 、環境溫度： 1 ℃ ～ 40 ℃
2 、 過濾水量： 1.2 ～ 1.6m3/h 、
3 、 過濾 池尺寸： 550mm×540mm×700mm
4 、 裝置外形尺寸：長 805mm 寬 470mm 高 800mm 、
5 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 30 0W ，安全保護：具有接地保護、漏電保護、過流保護
三、 主要配置：
1 、 雙閥濾池 1 套：透明有機玻璃材質、厚度 10mm ，包含濾池 1 格、排水虹吸管 1 套、進水水虹吸管 1 組、布水槽 1 只、虹吸發生裝置 1 套、中央反沖洗槽 1 套、出水渠 1 只、反沖洗連接管 1 套；
2 、 原水箱和清水箱 1 只：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；
3 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 90rpm ）、
4 、 防腐蝕 提升 進 水泵 1 臺 ：最大 流量： 16L/min 、 最大 揚程： 2 .4m 、
5 、 真空泵 1 臺 （ RS-1 型、抽氣速： 25L/min 、 功率 12 0W ) 、
6 、 流量測量與調節：轉子流量計，污水流量 1 個（量程 ： 250-2500L/H ）
7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
8 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
9 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成
。
