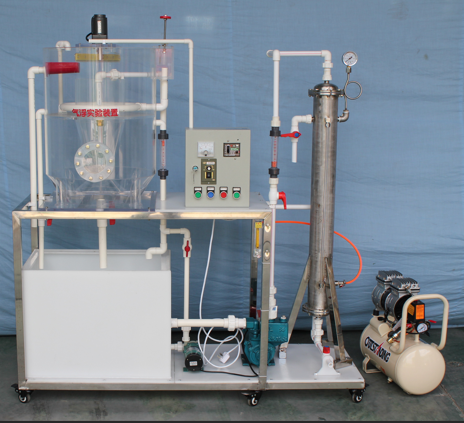

豎流式加壓氣浮實驗裝置JGTG-102型豎流式加壓氣浮設備
一、實驗目的：
在水污染控制工程中，固液分離是一種很重要的水質凈化單元過程。氣浮法是進行固液分離的一種方法，它常被用來分離密度小于或接近于 “ 1 ” 、難以用重力自然沉降法去除的懸浮顆粒。例如，從天然水中去除藻、細小的膠體雜質，從工業污水中分離短纖維、石油微滴等。有時還用以去除溶解性污染物，如表面活性物質、放射性物質等。
由于懸浮顆粒的性質和濃度、微氣泡的數量和直徑等多種因素都對氣浮效率有影響，因此，氣浮處理系統的設計運行參數常要通過試驗確定。
通過實驗希望達到下述目的：
-
掌握壓力溶氣氣浮實驗方法和釋氣量測定方法；
2 、了解懸浮顆粒濃度、造作壓力、氣固比、澄清分離效率之間的關系，加深對基本概念的理解。
二、主要技術指標及參數：
1 、環境溫度： 5 ℃ ～ 40 ℃
2 、處理水量 0.3 m 3 / h ，
3 、 處理效率：懸浮物去除率達 95% 以上。
4 、 溶氣系統：溶氣壓力 0. 3 ~0.5MPa ，
5 、 氣泡顆粒大小直徑為 20-30μm ，
6 、 含氣體積比 ≥ 3% ，
7 、 釋氣量與飽和值比＞ 0.9 。
8 、 溶氣罐參數為； ?100× 8 00mm 、 304 不銹鋼材質、工作壓力 0. 3 -0.5Mpa （可調）、容積 13 L ；
9 、 有機玻璃豎流式氣浮池 ： ? 4 00mm×650mm 、
10 、 裝置外形尺寸： 900mm× 7 00mm×1700mm 、
11 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 18 00W ，安全保護：具有接地保護、漏電保護、過流保護； 、
三、 主要 配置：
1 、 豎 流式氣浮池：透明有機玻璃材質、壁厚 度 8 mm 、 ? 4 00mm×650mm 、 。
2 、電機刮渣系統裝置 1 套 （功率 25W 、轉速 15 0rpm ）、 304 不銹鋼攪拌槳 1 套。
3 、 防腐蝕 進水泵 1 臺 （額定流量 0. 6m3/h ，揚程 5m, 功率 20W ） 、
4 、 自吸式氣液混合泵 1 臺：流量 1m3/h 、揚程 40m 、轉速 2900r/min 、功率 0. 9 KW 。
5 、 空 氣壓縮 機 1 臺 （ 電源 220V 、 功率 55 0W 、 排氣量 36L/min ，壓力 0.4-0.8MPa ； 氣量容積 30L ） 、
6 、 304 不銹鋼溶氣罐 1 套 、 ? 100× 8 00mm 、工作壓力 0. 3 -0.5Mpa （可調）、容積 13 L ；
7 、 銅制溶氣釋放器 1 只、 壓力表 1 只、安全閥 1 只。
8 、 轉子流量計 1 只、 （量程 60 - 60 0L/H ），
9 、 氣體流量 1 個（量程 3 0~ 3 00L/h ）。
10 、 進溶氣罐水流量計 1 只、 （量程 10 0~ 10 00L/h ）
11 、 加藥流量 計 （量程 0.25~2.5L/H ），
12 、 帶攪拌裝置加藥罐 1 套（有機玻璃材質）、 小型 加藥泵 1 臺。
13 、 水量移位器 1 套、
14 、 原水箱和清水箱 ：白色 PP 板、厚度 10mm ，底板上安裝有放空閥，方便將水排凈。
1 5 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 15 0rpm ）、
16 、 實驗臺面（ 10mm 厚 PP 白色板）、
1 7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
18 、 配套 PPR 連接管道和閥門。
19 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成
。
