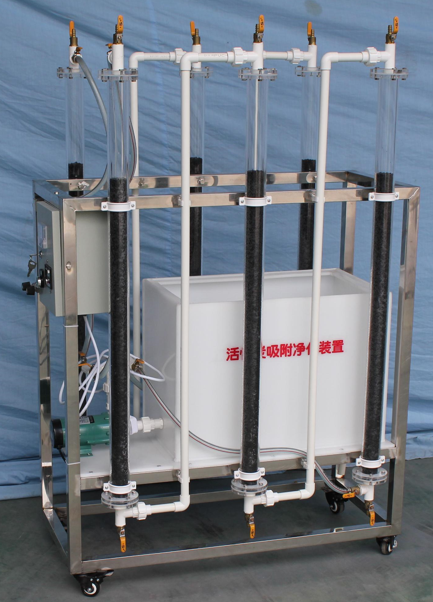

活性炭吸附實驗臺設備 JGTG-158 型活性炭吸附實驗裝置（ 6 根）

一、實驗目的：

活性炭處理工藝是運用吸附的方法以去除異味、某些離子以及難進行生物降解的有機污染物。在吸附過程中，活性炭比表面積起著主要作用。同時，被吸附物質在溶劑中的溶解度也直接影響吸附的速度。此外， pH 的高低、溫度的變化和被吸附物質的分散程度也對吸附速度有一定的影響。

本實驗采用活性炭間歇和連續吸附的方法，通過本實驗確定活性炭對水中所含某些雜質的吸附能力。希望達到下述目的：

1 、掌握吸附實驗的基本操作過程；

2 、加深理解吸附的基本原理；

3 、掌握吸附等溫線的物理意義及其功能；

4 、掌握活性炭吸附實驗的數據處理方法；

5 、了解不同活性炭的吸附性能及其選擇方法。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、 活性碳吸附柱外形尺寸： ?35mm×1000mm （ 6 根 ） 、

3 、 裝置外形尺寸： 8 00mm×600mm× 15 00mm

4 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 20 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 活性炭吸附柱 6 根：透明有機玻璃材質、壁厚 5mm 、 ? 50mm × 1000mm ，配有活性炭層、隔網，分兩組 , 每組由三根活性碳柱串聯而成；

2 、 原水箱 1 只：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 90rpm ）、

4 、 防腐蝕 磁力 進 水泵 1 臺、 最大 流量： 16L/min 、 最大 揚程： 2 .4m 、

5 、 流量測量與調節：液體流量 2 個（量程 6 - 6 0L/H ）；

6 、 活性炭填料 1 套；（填料高度： 7 0 ～ 8 0% 柱高）；

7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

8 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

9 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
