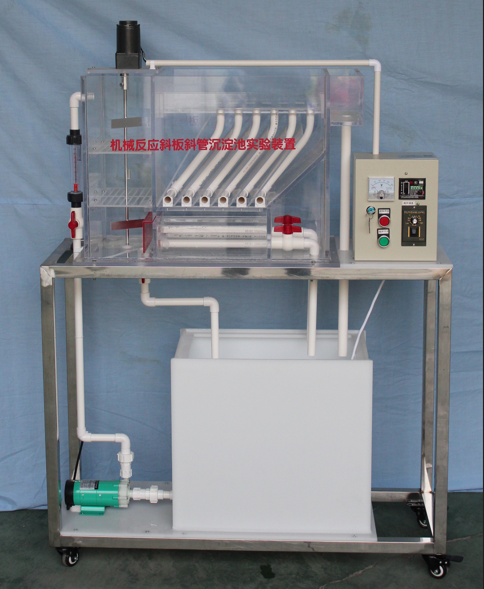

機械反應斜板斜管沉淀池實驗裝置 JGTG-109 型機械反應斜板斜管沉淀池 （絮凝沉淀）

一、實驗目的：

給水處理中澄清工藝通常包括混凝、沉淀和過濾，處理對象主要是水中懸浮物和膠體雜質。原水加藥后，經混凝使水中懸浮物和膠體形成大顆粒絮凝體，而后通過沉淀池進行重力分離。機械反應斜管沉淀池就是混凝、沉淀兩種功能的凈水構筑物。本模型就是展示機械反應池和斜管沉淀池內部構造的演示裝置。希望達到以下目的：

1 、通過對有機玻璃 裝置 直接地觀察，加深對組成的各個部分的了解；

2 、掌握機械反應池和斜管沉淀池水流方向和操作使用方法，觀察絮體生成和沉淀的狀況。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量（可調）： 0.5m 3 /h

3 、設計進、進水濁度： 50° ～ 100°

4 、出水濁度： 10° ～ 20°

5 、（斜管）傾角為 60°

6 、機械攪拌轉速： 40 轉 /min

7 、藥采用精制硫酸鋁，投加量為 10 ～ 15mg/L

8 、裝置 外形尺寸：長 × 寬 × 高 =1200mm × 450mm × 1500mm

9 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 370W ，

安全保護：具有接地保護、漏電保護、過流保護；

二、主要配置：

1 、 本體由機械反應池和斜板斜管沉淀池兩部分組合在一起；

2 、 機械反應池 3 組：透明有機玻璃材質、厚度 10mm ，配減速電機 1 臺、電機調速器 1 套

3 、 斜板 1 套：透明有機玻璃材質、厚度 6mm ，斜板傾角 60o ；

4 、 斜管 1 套：傾角： 60o ；

5 、 原水箱和清水箱各 1 個：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；

6 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 150rpm ）、

7 、 防腐蝕進 水泵 1 臺：最大 流量： 16L/min 、 最大 揚程： 2 .4m

8 、 流量測量與調節：轉子流量計，污水流量 1 個（量程 60-600L/H ）；

9 、 配水管閥門 1 套、排水管 1 套、排泥槽與排泥管 1 套；

10 、 實驗臺面（ 8 mm 厚 PP 白色板）、

11 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、 帶鎖 按鈕開關、線管等組成，

12 、配套 UPVC 連接管道和閥門。

13 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
