產品名稱：BMS鋰電池管理系統實訓臺

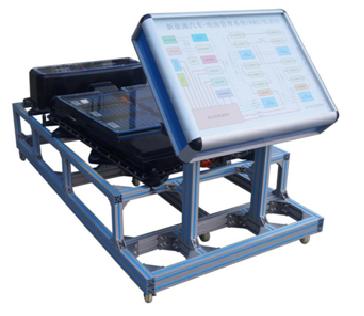

BMS 鋰電池管理系統實訓臺
選用原裝比亞迪秦 EV 鎳鈷錳酸鋰三元動力電池；動力電池包總容量不小于 394.2V130AH （約 53 度電），共 108 個單體電池分為 11 個動力電池模組， 11 個動力電池模組中各有 8 、 10 節數量不等的電池單體，總共 108 節串聯而成；采用分布式電池管理系統，由 1 個電池管理控制器（ BMC ）和多個電池信息采集器（ BIC ）及 1 套動力電池采樣線組成；動力電池采用電池夜冷和 PTC 加熱系統調節溫度；真實地呈現了鎳鈷錳酸鋰三元動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，并培養學員對鎳鈷錳酸鋰三元動力電池包故障分析和處理能力，適用于職業技術學院新能源純電動課程教學和維修實訓。

.  設備組成
實訓臺包含以下主要配件：①三元鋰動力電池組總成 *1 套；②移動臺架 *1 臺；③高壓動力線 *1 套；④低壓動力線 *1 套；⑤維修開關總成 *1 套。
2.  功能描述
1 ） 各主要部件安裝在平臺上，在不改變原車布置位置情況下透明改裝，既利于認識電池結構，同時嚴禁接觸，保證安全學習；低壓控制線和高壓動力線均為原車件長度增加，高壓動力線為橙色，外加保護波紋管，連接處加警示標識，上電狀況下嚴禁插拔任何高壓動力線；使學員盡快認識動力電池零部件組成和連接關系。
2 ） 采用分布式電池管理系統，由 1 個電池管理控制器（ BMC ）和多個電池信息采集器（ BIC ）及 1 套動力電池采樣線組成；電池管理控制器的主要功能有充放電管理、接觸器控制、功率控制、電池異常狀態報警和保護、 SOC/SOH 計算、自檢以及通訊功能等；電池信息采集器的主要功能有電池電壓采樣、溫度采樣、電池均衡、采樣線異常檢測等；動力電池采樣線的主要功能是連接電池管理控制器和電池信息采集器，實現二者之間的通訊及信息交換。
3 ） BMS 電池管理系統帶被動均衡功能， 6 路開關控制保護（單體斷線、短路、過壓、欠壓、過流、過溫），與充電機 CAN 通訊，通過 BMS 控制車載充電機工作，估算 SOC( 荷電狀態 ) 等。
4 ） 本實訓臺為高壓控制系統等實訓臺提供動力源，高壓動力線和低壓控制線均為原車件，與原車連接方式相同

5） 實訓臺配教板，完整顯示動力電池包，充電，放電工作原理圖，低壓控制電路安裝用檢測端子，借助萬用表和示波器等工具，實時檢測各種狀態下參數變化；
6 ） 實訓臺底部安裝四個腳輪，兩個萬向輪，兩個定向輪，移動靈活，同時萬向腳輪帶自鎖裝置，可以固定位置；腳輪滾動阻力小，耐磨；
7 ） 動力電池包全透明設計，便于學員觀察電池內部結構；
8 ） 實訓臺配備故障設置和考核系統，實現故障設置與恢復，由教師設置故障，學員分析并查找故障點，故障點主要設置在低壓控制線路，即保證高壓系統安全，同時掌握實車故障處理能力；
3.  技術特性
1 ） 臺架尺寸：長 2.4m* 寬 1.4m* 高 1m
2 ） 框體材質：歐標工業銀色鋁型材 / 磨砂氧化
3 ） 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕
4 ） 系統電路圖噴繪方式： UV 打印（系統電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）
5 ） 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）
6 ） 測試孔：高質量尼龍料高壓安全型 4mm 面板香蕉插座孔 /PA66 高強度尼龍 / 黃銅鍍鎳 / 材料電鍍符合 RoHS 環保
7 ） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊
8 ） 高壓動力母線電源：不小于 DC394.2V
9 ） 低壓控制工作電源： DC12V
10 ） 動力電池類型：鎳鈷錳酸鋰三元電池
1 1） 單體電池：不小于 3.65V130AH
12 ） 動力電池包總電壓：約 3.65*108=394.2V
13 ） 動力電池包容量： 394.2V130AH （約 53 度電）
5.  實訓項目
1 ） 了解比亞迪秦 EV 單體動力電池電壓等級和容量；
2 ） 了解比亞迪秦 EV 動力電池組組成，電壓等級和容量；
3 ） 了解比亞迪秦 EV 分布式電池管理系統 BMS 組成和功能；
4 ） 熟悉比亞迪秦 EV BMS 如何采集動力電池組壓差；
5 ） 熟悉比亞迪秦 EV BMS 如何采集動力電池組溫差；

6 ） 熟悉比亞迪秦 EV 分布式電池管理系統 BMS 工作原理；
7 ） 了解比亞迪秦 EV 動力電池夜冷系統工作原理；
8 ） 了解比亞迪秦 EV 動力電池 PTC 加熱系統工作原理；
9 ） 熟悉比亞迪秦 EV 動力電池包在各種狀態下邏輯控制關系，掌握電流，電壓，電池壓差，電池溫度等參數變化規律；
10 ） 明確比亞迪秦 EV 高壓系統操作安全注意事項，掌握高壓連接器和低壓接插件插拔方法；
11 ） 熟悉比亞迪秦 EV 動力電池包（ BMS ）故障現象，并根據邏輯控制關系，學會查找故障原因；
12 ） 了解比亞迪秦 EV 維修開關在安全保護中的作用；
13 ） 掌握比亞迪秦 EV220VAC/7KW 交流慢充特
