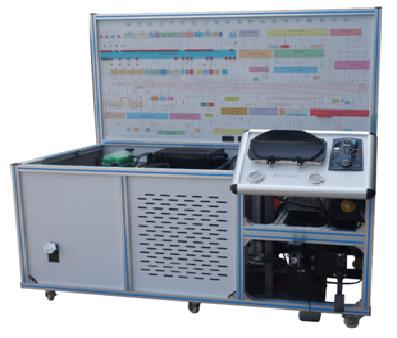

產品名稱：比亞迪秦混合動力實訓臺

實訓臺以采用原車比亞迪秦混合動力系統，包括發動機動力總成、動力電池組、電池管理單元、變頻器總成、電源控制ECU、檔位控制器總成等，可對混合動力系統進行起動、加速、減速等工況的實踐操作，真實展示混合動力系統的組成結構和工作過程。適用于對混合動力系統維修實訓的教學需要。
?
2. 設備組成
實訓臺包含以下主要配件：①發動機總成*1套；②動力電池組總成*1套；③儀表總成*1套；④蓄電池*1個；⑤油箱*1個；⑥掛擋桿總成*1個；⑦檔位控制器總成*1個；⑧ABS泵總成*1個；⑨油門踏板總成*1個；⑩散熱器總成*1個；?傳動軸總成*1個；?維修開關總成*1個；?電源總開關*1個；?油門踏板*1個；?剎車踏板總成*1個。
3. 功能描述
1） 真實可運行的比亞迪秦混合動力系統，可充分展示混合動力系統的組成結構和工作過程。原車換檔總成，組合儀表實時顯示系統狀態狀態；智能鑰匙進入和啟動系統；多功能顯示屏顯示動力傳遞過程；
2） 實訓臺面板上安裝有真空壓力表及燃油壓力表，可實時觀察發動機運行狀況；面板上打印有完整彩色電路原理圖，可直觀對照電路圖和混合動力系統實物，認識和分析控制系統的工作原理；
3） 實訓臺面板上安裝有檢測端子，可檢測各傳感器、執行器、發動機控制單元、混合動力單元、電源控制單元等動態或靜態參數，如電阻、電壓、電流、頻率信號等；
4） 實訓臺配備有冷卻系統、供油系統、蓄電池、電源總開關、進、排氣管(帶保護罩)點火開關、水箱防護罩、飛輪防護罩等安裝保護裝置；
5） 實訓臺安裝有OBD-II診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能；
6） 實訓臺設置有發動機控制模塊等實車故障，由教師設置故障，學員分析并查找故障點同時掌握實車故障處理能力；
7） 實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。導線布置整齊、隱蔽，面板背面及臺架內部線束固定牢靠；
8） 實訓臺采用高強度歐標鋁型材制作，加以防撞膠條裝飾，堅固耐用外觀美麗，底部安裝4個萬向腳輪，腳輪帶自鎖裝置，可以固定位置。
4. 技術特性
1） 臺架尺寸：長1.8m*寬1.1m*高1.8m
2） 框體材質：歐標工業銀色鋁型材/磨砂氧化
3） 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕
4） 系統電路圖噴繪方式：UV打?。ㄏ到y電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）
5） 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）
6） 測試孔：高質量尼龍料高壓安全型4mm面板香蕉插座孔/PA66高強度尼龍/黃銅鍍鎳/材料電鍍符合RoHS環保
7） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。
? 5. 實訓項目
1） 新能源汽車的分類和技術特點認知；
2） 混合動力汽車的特點認知；
3） 混合動力汽車的基本結構認知；
4） 各總成零部件的名稱和功能認知；
5） 驅動傳動系統技術特點認知；
6） 混合動力汽車故障分析與診斷。
7） 油電混合發動機各傳感器實驗；
