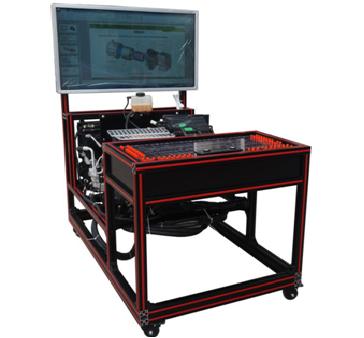

產品名稱：B3純電動汽車電動空調系統實訓臺

實訓臺以原裝吉利帝豪EV450空調和暖風系統；真實地呈現了帝豪EV450空調和暖風系統核心零部件之間的連接控制關系、安裝位置和運行參數，培養學員對帝豪EV450空調和暖風系統故障分析和處理能力，適用于職業技術學院新能源純電動課程教學和維修實訓。
?
2. 設備組成
實訓臺包含以下主要配件：①空調PTC加熱總成*1個；②移動臺架*1臺；③電動空調壓縮機*1臺；④熱交換器總成*1個；⑤喇叭*2個；⑥空調控制面板*1個；⑦PTC電動水泵*1套；⑧空調箱總成*1套；⑨冷疑器總成*1個。
3. 功能描述
1) 空調制冷系統：由空調驅動器驅動的電動壓縮機將氣態的制冷劑從蒸發器中抽出，并將其壓入冷凝器。高壓氣態制冷劑經冷凝器時液化而進行熱交換（釋放熱量），熱量被車外的空氣帶走。高壓液態的制冷劑經膨脹閥的節流作用而降壓，低壓液態制冷劑在蒸發器中氣化而進行熱交換（吸收熱量），蒸發器附近被冷卻了的空氣通過鼓風機吹入車廂。氣態的制冷劑又被壓縮機抽走，泵入冷凝器，如此使制冷劑進行封閉的循環流動，不斷地將車廂內的熱量排到車外，使車廂內的氣溫降至適宜的溫度。
2) 暖風加熱系統：供暖系統采用 PTC 水加熱器總成加熱冷卻液，冷卻液先由水泵抽空調暖風副水箱總成內的冷卻液泵進PTC 水加熱器總成，加熱后的冷卻液流經暖風芯體，再回至空調暖風副水箱總成，如此循環。
3) 各主要部件安裝在平臺上，電氣連接方式與實車相同，斷電后可以方便拆卸，讓學員在拆裝連線過程掌握空調暖風系統零部件拆裝要點。
4) 本實訓臺與純電動汽車驅動控制系統實訓臺連接工作，連接電纜線為原車配套，與原車連接方式相同，由純電動汽車動力電池系統實訓臺供電工作。
5) 教板完整顯示空調和暖風系統工作原理圖，并安裝用檢測端子，借助萬用表和示波儀，實時檢測各種狀態下參數變化。
6) 實訓臺具有4個測試工位，每個工位安裝有4mm的紅色和黑色測試端子，學生可在4個工位可同時對電信號進行測量，如電壓信號、電阻信息、頻率信號等；
7) 實訓臺設有包括但不限于空調壓力低壓/高壓信號、調速模塊控制信號、循環電機反饋信號、蒸發器溫度傳感器、溫度電機反饋信號、模式電機反饋信號等故障，方便教師實現智能教學；
8) 實訓臺檢測面板絲印電動空調系統電路原理圖，檢測面板采用鋁塑板材質；檢測端子名稱采用彩色字體絲印，并標注與原理圖上線路連接關系對應的數字；
9) 測量面板可檢測IG1電源、空調壓力高低壓信號、空調壓力中壓信號、熱管理控制信號、鼓風機繼電器信號、調速模塊反饋信號、調速模塊控制信號、循環電機反饋信號、模式電機反饋信號、溫度電機反饋信號、蒸發器溫度傳感器信號、加熱芯體傳感器信號等端子信號。（投標文件中需提供該實訓臺高清電路原理圖）
10) 實訓臺采用高強度歐標鋁型材制作，加以黃色膠條裝飾，堅固耐用外觀美麗，底部安裝4個萬向腳輪，腳輪帶自鎖裝置，可以固定位置。
11) 實訓臺可與純電動汽車驅動控制系統實訓臺、純電動汽車電控轉向系統實訓臺、純電動汽車電控轉向系統實訓臺、純電動汽車車身電器系統實訓臺進行互聯互動，進行聯動式教學。
