產品名稱：產品描述： 電動汽車空調系統實訓臺 實訓臺以原裝比亞迪 e5 空調和暖風系統；真實地呈現了比亞迪 e5 空調和暖風系統核心零部件之間的連接控制關系、安裝位置和運行參數，培養學員對比亞迪 e5 空調

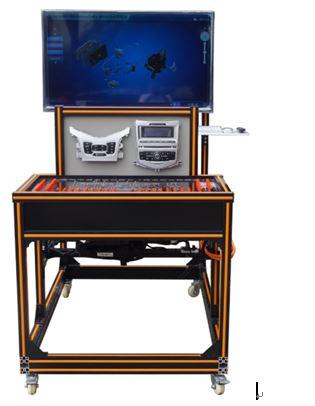

電動汽車空調系統實訓臺
實訓臺以原裝比亞迪 e5 空調和暖風系統；真實地呈現了比亞迪 e5 空調和暖風系統核心零部件之間的連接控制關系、安裝位置和運行參數，培養學員對比亞迪 e5 空調和暖風系統故障分析和處理能力，適用于職業技術學院新能源純電動課程教學和維修實訓。



2. 設備組成

實訓臺包含以下主要配件：①空調 PTC 加熱總成 *1 個；②移動臺架 *1 臺；③電動空調壓縮機 *1 臺；④ CD 機總成 *1 個；⑤喇叭 *2 個；⑥室外溫度傳感器 *1 個；⑦電子膨脹閥 *1 套；⑧冷疑器總成 *1 套；⑨壓力傳感器 *1 個。

3. 功能描述

1 ） 空調制冷系統：由空調驅動器驅動的電動壓縮機將氣態的制冷劑從蒸發器中抽出，并將其壓入冷凝器。高壓氣態制冷劑經冷凝器時液化而進行熱交換（釋放熱量），熱量被車外的空氣帶走。高壓液態的制冷劑經膨脹閥的節流作用而降壓，低壓液態制冷劑在蒸發器中氣化而進行熱交換（吸收熱量），蒸發器附近被冷卻了的空氣通過鼓風機吹入車廂。氣態的制冷劑又被壓縮機抽走，泵入冷凝器，如此使制冷劑進行封閉的循環流動，不斷地將車廂內的熱量排到車外，使車廂內的氣溫降至適宜的溫度。

2 ） 暖風加熱系統：供暖系統采用 PTC 水加熱器總成加熱冷卻液，冷卻液先由水泵抽空調暖風副水箱總成內的冷卻液泵進 PTC 水加熱器總成，加熱后的冷卻液流經暖風芯體，再回至空調暖風副水箱總成，如此循環。

3 ） 各主要部件安裝在平臺上，電氣連接方式與實車相同，斷電后可以方便拆卸，讓學員在拆裝連線過程掌握空調暖風系統零部件拆裝要點。

4 ） 本實訓臺與比亞迪 E5 純電動汽車驅動系統實訓臺連接工作，連接電纜線為原車配套，與原車連接方式相同，由比亞迪 E5 純電動汽車動力電池實訓臺供電工作。

5 ） 教板完整顯示空調和暖風系統工作原理圖，并安裝用檢測端子，借助萬用表和示波儀，實時檢測各種狀態下參數變化。

6 ） 實訓臺具有 4 個測試工位，每個工位安裝有 4mm 的紅色和黑色測試端子，學生可在 4 個工位可同時對電信號進行測量，如電壓信號、電阻信息、頻率信號等；

7 ） 實訓臺設有空調壓力傳感器信號、內外循環電機、冷暖循環電機、出風口模式循環電機、前蒸發器溫度傳感器、室外溫度傳感器、室內溫度傳感器、壓力溫度傳感器等故障，方便教師實現智能教學；

8 ） 實訓臺檢測面板絲印電動空調系統電路原理圖，檢測面板采用鋁塑板材質；檢測端子名稱采用彩色字體絲印，并標注與原理圖上線路連接關系對應的數字；

9 ） 測量面板可檢測： IG1 電源、空調水泵長電、壓力傳感器信號、壓力傳感器電源、空調子網 CANH 、空調子網 CANL 、電子膨脹閥控制 A 端、電子膨脹閥控制 B 端、壓力溫度傳感器電源、溫度信號、壓力信號、鼓風機調速信號、鼓風機電源、蒸發溫度傳感器地、蒸發溫度傳感器電源、模式電機反饋、冷暖電機等信號。

10 ） 實訓臺采用高強度國標鋁型材制作，加以黃色膠條裝飾，堅固耐用外觀美麗，底部安裝 4 個萬向腳輪，腳輪帶自鎖裝置，可以固定位置。

11 ） 實訓臺可與純電動汽車電驅動系統實訓臺、純電動汽車動力電池與管理系統實訓臺、純電動汽車電控助力轉向系統實訓臺、純電動汽車高壓控制系統實訓臺、純電動汽車車身電器系統實訓臺進行互聯互動，進行聯動式教學；

實訓臺配備智能無線故障設置和考核系統

⑴、該系統由手持終端終端設置器、 wifi 主控板兩部分組成。教師可通過配備的手持終端設置器進行遠程啟動、停止設置實訓設備故障，一臺手持終端設置器可以控制多臺實訓教學設備，方便教師教學。

⑵、為保證該系統不存在知識產權糾紛，投標時需提供該“智能無線故障設置與考核系統”的軟件著作證書原件審查，無法提供或者提供不對視為負偏離。

⑶、該系統包含“教師系統”、“學生系統”兩大模塊

“教師系統”包含以下主要功能內容：

①、設有教師登錄密碼，教師端具有登錄密碼修改保存功能，方便實訓室設備教學管理；

②、可同時控制多臺設備進行故障設置功能，每臺設備可設置進行不少于 30 個故障，具有全部清除故障功能，每一個故障均可獨立設置其通斷時間；

③、可自由編輯綁定教學設備的名稱，故障點名稱也可以設置為中文方式顯示在故障按鈕上，直觀明了。用戶可根據不同設備任意編輯修改設備名稱和故障點名稱，操作界面人性化，人機對話友好。

④、具有考試題目管理功能，分為中級工，高級工，技師三種等級題庫，系統內置不少于二千道汽修考試題目，教師也在后臺自由添加保存考試題目，方便教師智能化教學。

⑤、具有考試成績管理功能，教師可以直接通過教師系統查看學生相關成績，方便教師對學生信息和成績的管理。

⑥、具有數字資源管理功能，可將配套的教學課件、教學視頻、原車資料、設備說明書、實訓手冊等資料保存到數字資源庫里，教師也可添加、刪減、編輯相關的實訓教學資料，方便進行多媒體教學。

“學生系統”包含以下主要功能內容：

①、學生可以通過自己姓名學號進行登錄學生系統端進行考試，實踐考試有考核模式、挑戰模式兩種，考核模式只有單一的一種考試，考試完學生可以交卷，交卷完成考試成績系統會自動評定。

②、挑戰模式下有入門模式、初級模式、中級模式、高級模式、技師模式五種考試模式，不同模式下的實踐試題難易程度不一。

③、具有理論練習及理論考試模式，模式下分中級工、高級工、技師三種類別，類別不一試題難易程度不一，方便學生練習及考試。

1.1 教學系內所有資源為三維互動仿真教學資源，并結合教學硬件配套開發。利用先進的實時渲染引擎與物理引擎，逼真展現現實物理教學模型，直觀展現比亞迪 E5 純電動汽車電動空調系統系統結構原理與拆裝。邏輯關系科學嚴謹，無冗余元素。渲染滿足可讀性和真實性，給予用戶真實體驗感覺。

1.2 根據汽車教學任務劃分模塊，教學資源具有結構展示、工作原理、虛擬拆裝功能模塊，在三維環境下可以對零部件進行放大、縮小、旋轉、移動等操作。結構展示教學：可對汽車零部件進行整體、部件展開等操作，每個零部件都有相對應的名稱顯示信息，可在教學中對部件進行認知學習；工作原理模塊教學，模擬零部件在運作時的過程動態；拆裝模塊教學，進行零部件按維修手冊的規定順序進行拆裝，可對空調壓縮機進行自動、手動拆裝，拆裝過程可逆，手動拆裝具有提示功能，可提示下一步拆卸的部件名稱，待拆卸部件以閃爍提示；教學信息提示功能，通過結構展示、工作原理、模擬拆裝的功能轉換操作，顯示相對配套的教學信息。虛擬現實 3D 仿真系統符合院校新能源汽車教學大綱，對其進行子系統分解學習。

2.1 交互操作功能：具有便捷、人性化的操作方式，可任意控制虛擬現實 3D 仿真系統中虛擬攝像機，對任意視角的控制 ------ 觀察物體局部、拉近、圍繞物體旋轉。

2.2 仿真教學功能：可對比亞迪 E5 電動空調系統總成、空調壓縮機、空調膨脹閥、蒸發箱總成、空調鼓風機、空調蒸發器、空調熱交換器、及相應組件模擬真實運轉情況還原真實 比亞迪 E5 純電動汽車電動空調系統工作過程 .

2.3 物理仿真功能：通過物理仿真技術可完整的模擬出 比亞迪 E5 純電動汽車電動空調系統工作原理和工作過程， 純電動汽車電動空調系統總成、壓縮機做功原理、空調膨脹閥工作原理、蒸發箱總成工作原理、鼓風機工作原理等，以粒子特效系統呈現，讓學習者直觀理解 ；

2.4 虛擬拆裝教學功能：空調壓縮機模型按照原廠維修手冊標準的拆裝順序進行程序化設計，學生在分解和裝配 空調壓縮機時必須按照科學的順序進行操作，有助于規范學生的實操標準。

3 、資源模塊

3.1 電動空調系統總成：根據電動空調系統總成實體建模，具有電動空調系統總成各結構展示的三維互動教學；

3.2 空調壓縮機：根據空調壓縮機實體建模，具有端蓋總成結構展示的三維互動教學；

3.3 空調膨脹閥：根據空調膨脹閥實體建模，具有空調膨脹閥結構展示的三維互動教學；

3.4 蒸發箱總成：根據蒸發箱總成實體建模，具有蒸發箱總成體結構展示的三維互動教學；

3.5 空調鼓風機：根據鼓風機實體建模，具有鼓風機結構展示的三維互動教學；

3.6 空調蒸發器：根據空調蒸發器實體建模，具有空調蒸發器結構展示的三維互動教學；

3.7 空調熱交換器：根據空調熱交換器實體建模，具有空調熱交換器結構展示的三維互動教學；

3.8 電動空調系統總成工作原理：根據電動空調系統總成實體建模，具有電動空調系統總成各子系統及相應附件，包含冷凝器、散熱器、冷卻風扇與風扇罩、高低壓管路、 PTC 水加熱器總成、空調電子水泵、電動壓縮機、暖風水管、儲液罐、 HAVC 總成、空調控制面板、空調控制器，場景內可隨意移動、放大、縮小、 360 °旋轉，粒子特效系統真實再現電動空調系統工作原理；

3.9 空調壓縮機工作原理：根據空調壓縮機實體建模，具有空調壓縮機處于進氣壓縮做功、排氣做功時工作原理展示粒子特效系統教學功能的三維互動教學；

3.10  空調膨脹閥工作原理：根據空調膨脹閥實體建模，具有空調膨脹閥處于高壓液態和低壓液態時工作原理展示粒子特效系統教學功能的三維互動教學；

3.11  蒸發箱總成工作原理：根據蒸發箱總成實體建模，具有蒸發箱總成處于工作時原理展示、空氣流向路線粒子特效系統教學功能的三維互動教學；

3.12  空調鼓風機工作原理：根據空調鼓風機實體建模，具有空調鼓風機處于工作時原理展示的三維互動教學；

3.13 空調壓縮機拆裝：根據空調壓縮機實體建模，具有場景內可隨意移動、放大、縮小、 360 °旋轉，自動拆裝、手動拆裝功能，拆裝過程可逆。手動拆裝時待拆零部件具有閃爍提示功能。

。

4. 技術特性

1 ）臺架尺寸：長 1.2m* 寬 0.9m* 高 1..2m

2 ）框體材質：國標工業鋁型材 / 磨砂氧化

3 ）主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕

4 ）系統電路圖噴繪方式： UV 打印（系統電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）

5 ）側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）

6 ）測試孔：高質量尼龍料高壓安全型 4mm 面板香蕉插座孔 /PA66 高強度尼龍 / 黃銅鍍鎳 / 材料電鍍符合 RoHS 環保

7 ）承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。

5. 實訓項目

1 ）了解純電動汽車空調制冷工作原理；

2 ）了解純電動汽車空調制冷主要零部件功能；

3 ）了解純電動汽車空調制冷與傳統車區別；

4 ）了解純電動汽車暖風模塊工作原理；

5 ）了解純電動汽車暖風模塊主要零部件功能；

6 ）了解純電動汽車暖風模塊與傳統車區別；

7 ）熟悉冷媒排放，抽空，加注實訓；

8 ）了解管路拆裝、連接實訓；

9 ）熟悉空調系統的高低壓力的檢測及故障判斷。
