汽車產品名稱： 動力電池組管理系統試驗臺

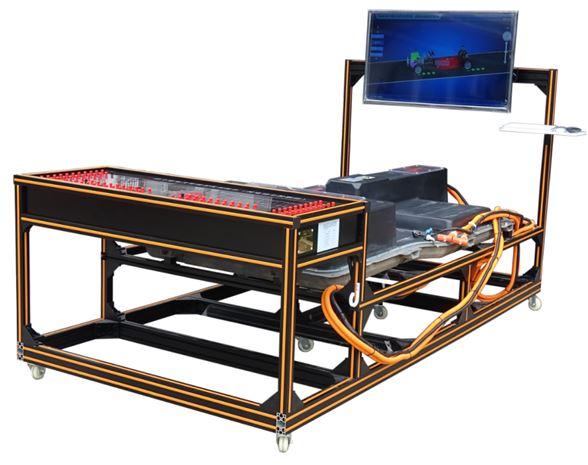

產品描述： 動力電池組管理系統試驗臺 ( 電池管理系統（ BMS ）實訓臺 ) 1. 總體概述 實訓臺選用比亞迪 e5 原車動力電池包，額定容量 75AH 、標稱電壓 633.6V 、額定能量 47.5Kwh 、由 1 個電池管理控制器（ BMC ）和 動力電池組管理系統試驗臺 ( 電池管理系統（ BMS ）實訓臺 )
1. 總體概述
實訓臺選用比亞迪 e5 原車動力電池包，額定容量 75AH 、標稱電壓 633.6V 、額定能量 47.5Kwh 、由 1 個電池管理控制器（ BMC ）和 13 個電池信息采集器（ BIC ）及 1 套動力電池采樣線組成；動力電池采用電池夜冷和 PTC 加熱系統調節溫度；真實地呈現了磷酸鐵鋰動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數，實現動力電池及管理系統教學。
2. 設備組成
實訓臺包含以下主要配件：①原車電池組總成 *1 套；②移動臺架 *1 臺；③高壓直流母線 *1 條；④池信息采樣通信線 *1 套；
3. 功能描述
1 ） 電池包標稱電壓 633.6V ，容量 75AH （ 47.5 度電），單體電池 3.2V 75AH ， 198 個串聯；支持原車純電續航 305Km ；采用分布式電池管理系統，由 1 個電池管理控制器（ BMC ）和 13 個電池信息采集器（ BIC ）及 1 套動力電池采樣線組成；
2 ） 電池管理控制器的主要功能有充放電管理、接觸器控制、功率控制、電池異常狀態報警和保護、 SOC/SOH 計算、自檢以及通訊功能等；電池信息采集器的主要功能有電池電壓采樣、溫度采樣、電池均衡、采樣線異常檢測等；動力電池采樣線的主要功能是連接電池管理控制器和電池信息采集器，實現二者之間的通訊及信息交換；
3 ） 在不改變?cè)嚥贾梦恢们闆r下透明改裝，既利于認識電池結構，同時嚴禁接觸，保證安全學習；低壓控制線和高壓動力線均為原車件，，高壓動力線為橙色，外加保護波紋管，連接處加警示標識，上電狀況下嚴禁插拔任何高壓動力線；使學員盡快認識動力電池零部件組成和連接關系；
4 ） 實訓臺具有 4 個測試工位，每個工位安裝有 4mm 的紅色和黑色測試端子，學生可在 4 個工位上同時對電信號進行測量，如電壓信號、電阻信息、頻率信號等；
5 ） 實訓臺設有負極接觸器控制腳、分壓接觸器、電池子網 CAN-L 、高壓互鎖信號輸入等故障，方便教師實現智能教學；
6 ） 動力電池包半透明設計，便于學員觀察電池內部結構；
7 ） 實訓臺檢測面板絲印電池管理系統電路原理圖，檢測面板采用鋁塑板材質；檢測端子名稱采用彩色字體絲印，并標注與原理圖上線路連接關系對應的數字；；
8 ） 實訓臺采用高強度國標鋁型材制作，加以防撞膠條裝飾，堅固耐用外觀美麗，底部安裝 6 個萬向腳輪，腳輪帶自鎖裝置，可以固定位置。
9 ） 實訓臺配備故障設置和考核系統，實現故障設置與恢復，由教師設置故障，學員分析并查找故障點，故障點主要設置在低壓控制線路，即保證高壓系統安全，同時掌握實車故障處理能力；
10 ） 實訓臺可與純電動汽車電驅動系統實訓臺、純電動汽車電動空調系統實訓臺、純電動汽車電控助力轉向系統實訓臺、純電動汽車高壓控制系統實訓臺、純電動汽車車身電器系統實訓臺進行互聯互動，進行聯動式教學；
▲配套智能教學仿真軟件
1.1 教學系統內所有資源為三維互動仿真教學資源，并結合教學硬件配套開發。利用先進的實時渲染引擎與物理引擎，逼真展現現實物理教學模型，直觀展現比亞迪 E5 純電動汽車動力電池系統結構與工作原理。邏輯關系科學嚴謹，無冗余元素。渲染滿足可讀性和真實性，給予用戶真實體驗感覺；
1.2 根據汽車教學任務劃分模塊，教學資源具有結構展示、工作原理功能模塊，在三維環境下可以對零部件進行放大、縮小、旋轉、移動等操作。結構展示教學：可對汽車零部件進行整體、部件展開等操作，每個零部件都有相對應的名稱顯示信息，并配有語音提示，可在教學中對部件進行認知學習；工作原理模塊教學，模擬零部件在運作時的過程動態；虛擬現實 3D 仿真系統符合院校新能源純電動汽車教學大綱，對其進行子系統分解學習；
2.1 交互操作功能：具有便捷、人性化的操作方式，可任意控制虛擬現實 3D 仿真系統中虛擬攝像機，對任意視角的
4. 技術特性
1 ）臺架尺寸：長 2.7m* 寬 1.4m* 高 0.95m
2 ）框體材質：國標工業鋁型材 / 磨砂氧化
3 ）主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕
4 ）系統電路圖噴繪方式： UV 打印（系統電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）
5 ）側面板材質：防靜電復合板（耐候、耐腐蝕、高強度、耐高溫）
6 ）測試孔：高質量尼龍料高壓安全型 4mm 面板香蕉插座孔 /PA66 高強度尼龍 / 黃銅鍍鎳 / 材料電鍍符合 RoHS 環保
7 ）承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。
8 ）透明蓋板： 8mm 厚度絕緣透明亞克力板
5. 實訓項目
1 ）了解新能源動力電池控制原理；
2 ）了解新能源動力電池主要零部件功能；
3 ）熟悉新能源動力電池各種狀態下控制關系；
4 ）熟悉新能源動力電池故障，學會查找故障原因；
5 ）明確高壓系統操作安全注意事項，掌握高壓連接器和低壓接插件插拔方法；
6 ）熟悉電池管理系統 BMS 工作原理；
7 ）了解單體動力電池電壓等級和容量；
8 ）熟悉動力電池包在各種狀態下邏輯控制關系，掌握電流，電壓，電池壓差，電池溫度等參數變化規律。
